Lézeres elmozdulás mérési tartományérzékelő
Loading...

Lézeres elmozdulás mérési tartományérzékelő

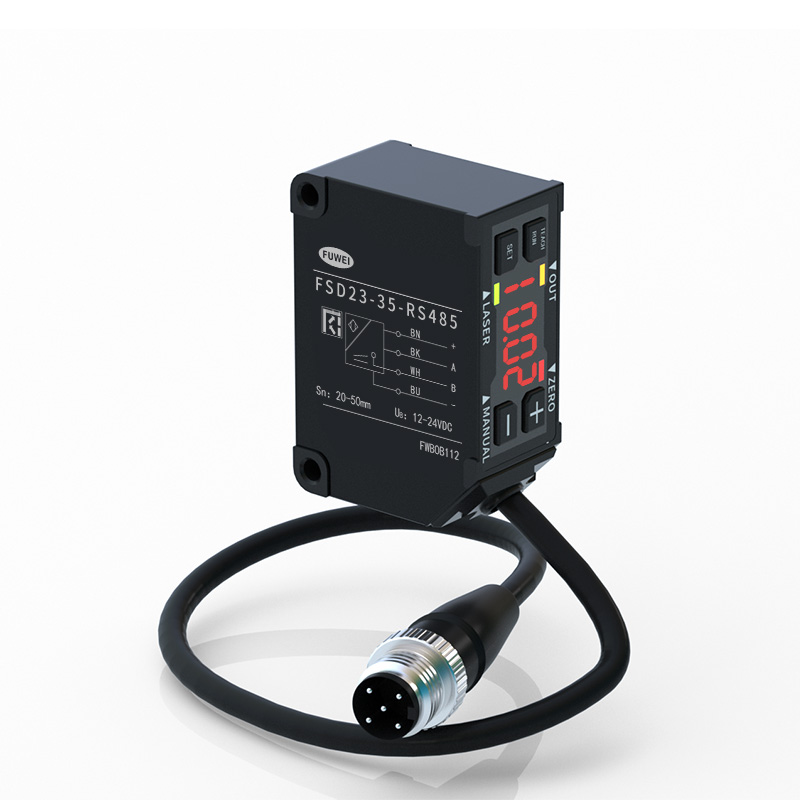

Model:FSD23-35-RS485
Cikkszám : FSD23-35-RS485 A mérési központ távolsága : 35 mm Mérési tartomány : ± 15 mm Linearitás: ± 0,1%F.S. Megismételhetőség : 6 μm Vezérlő kimenet : NPN/PNP Max.100MA/DC30V ((maradék feszültség 1,8 V max.) Ellátási feszültség : 24 VDC, mintavételi periódus: 500 μs, átlagolás: 64, Mérési távolság: Tartomány központja, Tesztelési Tárgy: Fehér Kerámia Analóg feszültség kimenete : Kimenet 0-10 V, kimeneti impedancia 100ωanalog áram kimenet : kimenet 4-20 mA, megengedett terhelési ellenállás 300Ω alatt Védelem : IP67 Működési hőmérséklet / Humid.:-10~50⁰C / 35 ~ 85% relatív relevemű

Termékjellemzők:

Cikkszám : FSD23-35-RS485

A mérési központ távolsága : 35 mm

Mérési tartomány : ± 15 mm

Linearitás: ± 0,1%F.S.

Megismételhetőség : 6 μm

Vezérlő kimenet : NPN/PNP Max.100MA/DC30V ((maradék feszültség 1,8 V max.)

Ellátási feszültség : 24 VDC, mintavételi periódus: 500 μs, átlagolás: 64, Mérési távolság: Tartomány központja, Tesztelési Tárgy: Fehér Kerámia

Analóg feszültség kimenete : Kimenet 0-10 V, kimeneti impedancia 100ωanalog áram kimenet : kimenet 4-20 mA, megengedett terhelési ellenállás 300Ω alatt

Védelem : IP67

Működési hőmérséklet / Humid.:-10~50⁰C / 35 ~ 85% relatív relevemű

















Műszaki adatok:

Alkatrészszám

Analóg áram

4-20Ma

FSD23-15-AA
FSD23-35-AA
FSD23-100-AA
FSD23-150-AA

Analóg feszültség

0-10V

FSD23-15-AV
FSD23-35-AV
FSD23-100-AV
FSD23-150-AV

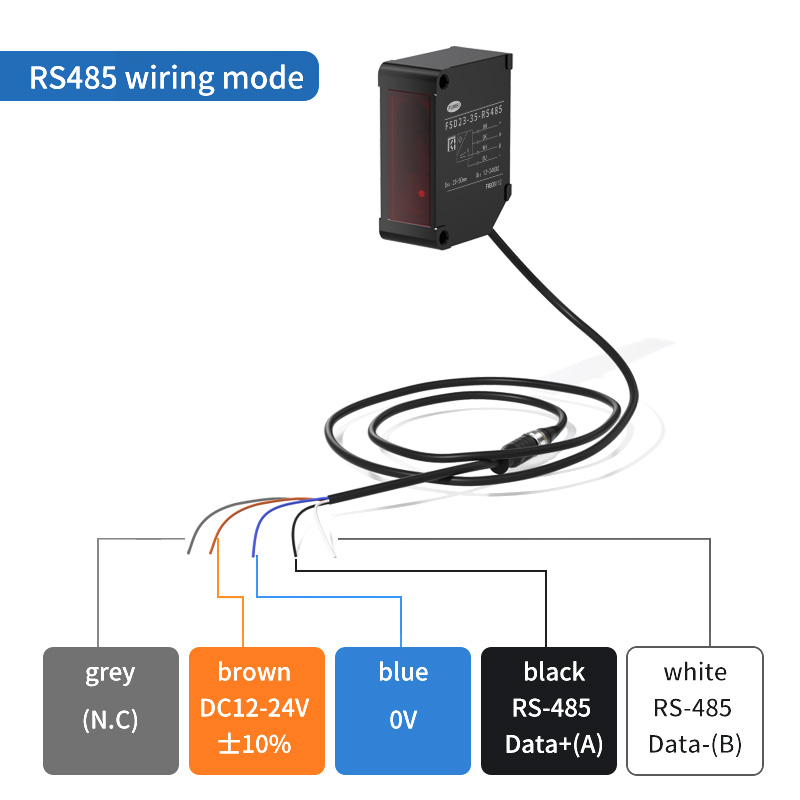

RS-485 kommunikáció
FSD23-15-RS485
FSD23-35-RS485
FSD23-100-RS485
/
Kábel-gépelők-485 kommunikáció
/
/
/
FSD23-150-RS485

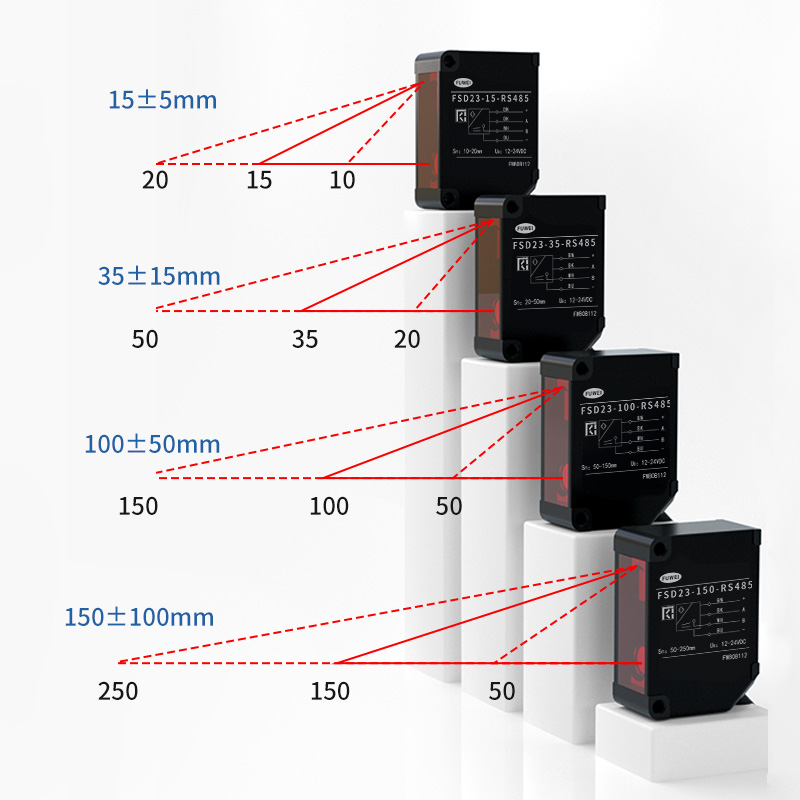

Mérési központ
15 mm
35 mm
100 mm
150 mm
Mérési tartomány
± 5 mm
± 15 mm
± 50 mm
± 100 mm
Fényforrás
Közepes. Hullámhossz
Piros lézerdióda (hullámhossz 650 nm)
Max. kimeneti teljesítmény
390 μW
1WW
Lézerosztály
IEM/övé
1. osztály
2. osztály
FDA
I. osztály
II.
Foltméret*1
0,5*0,7 mm
0,45*0,80 mm
0,6*0,7 mm
0,5*0,55 mm
Linearitás
± 0,1% F.S.
± 0,1% F.S.
± 0,1% F.S.
± 0,5% F.S.
Megismételhetőség*2
1 mm
6 μm
20 mm
60 mm
Mintavételi időszak
500ms / 1000ms / 2000ms / 4000ms / auto
Hőmérsékleti sodródás (tipikus érték)
± 0,02% f.s./⁰c
± 0,02% f.s./⁰c
± 0,05% f.s./⁰c
± 0,08% f.s./⁰c

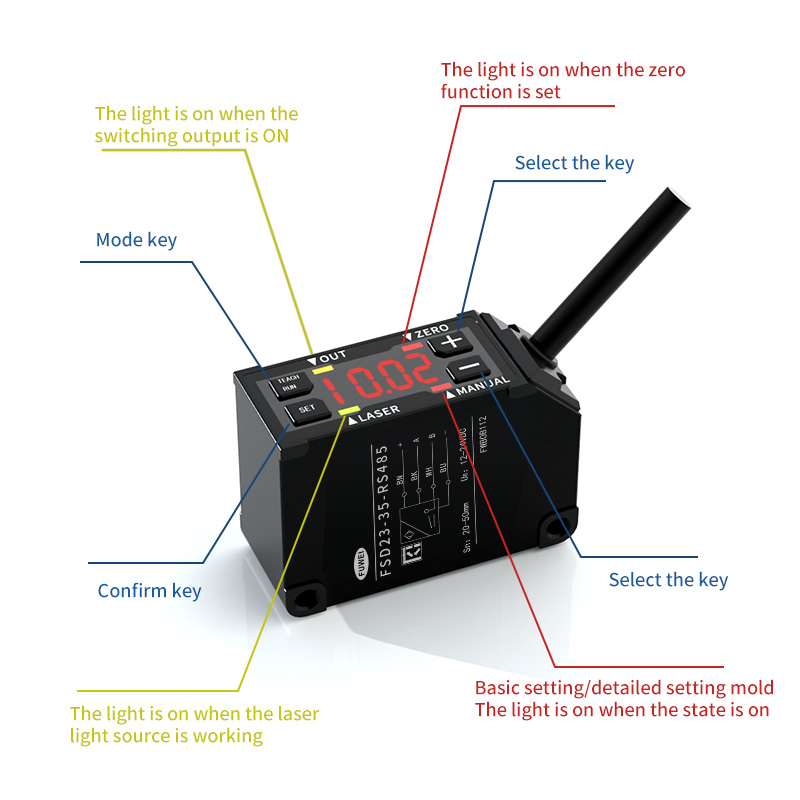

Indikátor

Lézerjelző: Zöld / nulla visszaállítási mutató: piros

Kimeneti mutató: Narancssárga / módjelző: piros

MF (többfüggvény) bemenet
Lézer kikapcsolás, tanítás, minta és tartás, egy lövés, nulla visszaállítás
Vezérlő kimenet
NPN/PNP Max.100MA/DC30V ((maradék feszültség 1,8 V max.)
Aktuális fogyasztás
70MA Max.
Analóg áram
4-20Ma kimenet, megengedett terhelési ellenállás 300Ω alatt
Analóg feszültség
Kimenet 0-10V, kimeneti impedancia 100Ω
Védelmi áramkör
Fordított kapcsolatvédelem, az aktuális védelem felett
Védelmi kategória
IP67, beleértve a csatlakozási részt
Működési temp./humid.
-10 ~ 50⁰C / 35 ~ 85% relatív releveműs rombolás vagy kondenzáció nélkül
Tárolási hőmérséklet/humid.
-20 ~ 60⁰C / 35 ~ 85% / rh
Környezeti megvilágítás
Napfény: 20 000 LX Max. / Izzólámpa: 3000 LX Max.
Rezgési ellenállás
10 ~ 55Hz, kettős amplitúdó 1,5 mm, x, y, z 2 órán keresztül
Ütésállóság
500 mm/s2 (kb. 50 g) x, y, z 3 -szor
Anyag
Alumínium
Súly
Kb. 60 g
A specifikációk az állapoton alapulnak, hacsak másképp nem jelölik: Környezeti hőmérséklet: 23⁰C,
Tápfeszültség: 24 VDC, mintavételi periódus: 500 μs, átlagolás: 64, Mérési távolság: Tartomány központja, Tesztelési Tárgy: Fehér Kerámia
*1 meghatározva az 1/E2 középső szilárdsággal (13,5%) a közepén. Lehet, hogy a megadott foltméret kivételével a szivárgásvilág más lehet. Az érzékelő lehet
befolyásolja, ha egy nagyon fényvisszaverő tárgy van a detektálási terület közelében.
*2 512 átlagolási idő

Kis méretű és erős funkcionalitás

Az Ön használatának számos alapvető funkcionális előnye
