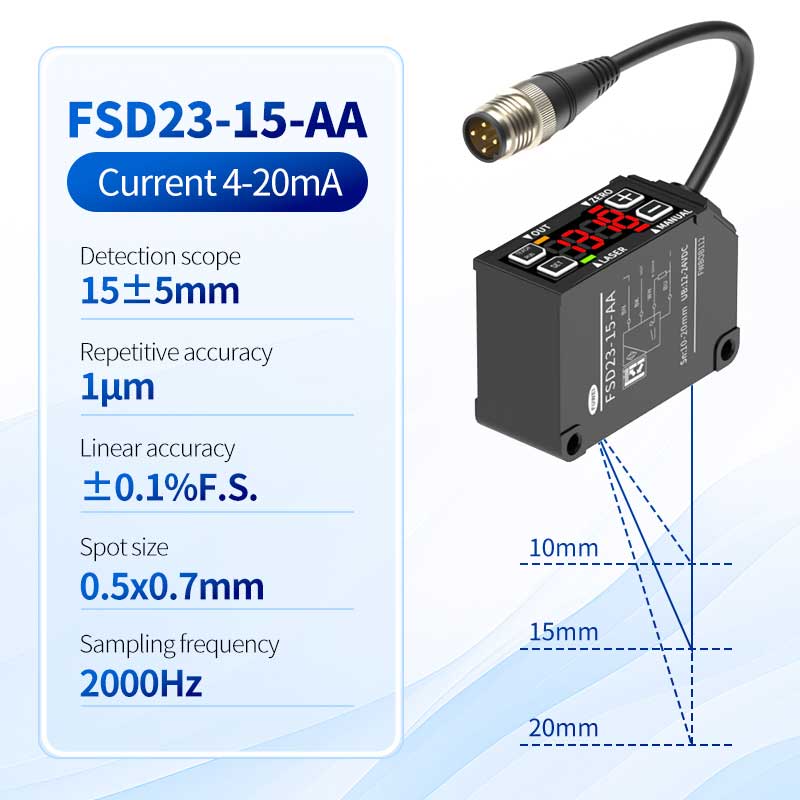

FSD23-15-AA lézer-elmozdulási érzékelő teljesítmény jellemzői:
Az FSD23-15-AA lézer-elmozdulási érzékelő forradalmian új ultra-kis méretű, amely az iparág legkisebb és legkönnyebb, így nagyon alkalmazkodhat a különféle telepítési környezetekhez. Könnyű, sajtolt alumínium burkolatban található, és a berendezések legegyszerűbb rögzítését és leszerelését kínálja, ésszerűsítve a beállítási folyamatokat. Beépített vezérlővel és 4 számjegyű digitális kijelzővel felszerelve, nagy teljesítményű teljesítményű modellekhez hasonló, 1 μm lenyűgöző megismételhetőséggel. Ezenkívül hatékonyan elnyomja az eltolás és a hőmérsékleti ingadozások fokozódása által okozott mérési hibákat, biztosítva a következetes pontosságot a különböző működési körülmények között.
Előírások
Modell |
Kábel alapú |
RS-485Correspo-ndence |
|
|
|
FSD23-150-RS485 |
M12 Dugó- robbant |
Analóg currewutput |
FSD23-15-AA |
FSD23-35-AA |
FSD23-100-AA |
FSD23-150-AA |
|
Analóg feszültség kibocsátás |

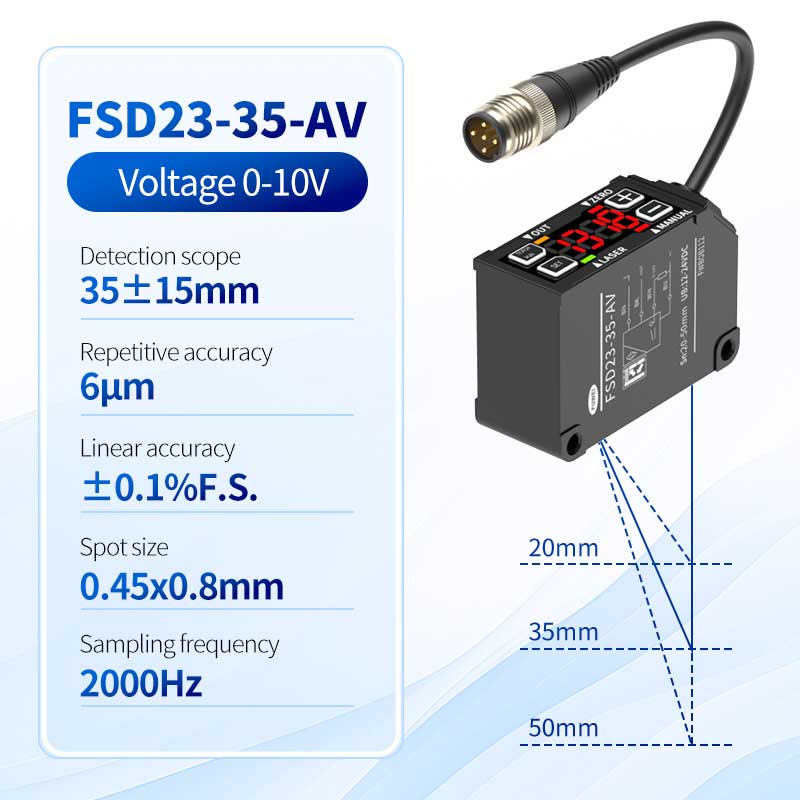

FSD23-15-AV |
FSD23-35-AV |
FSD23-100-AV |
FSD23-150-AV |
||
R5-485Correspo-ndence |
FSD23-15-RS485 |

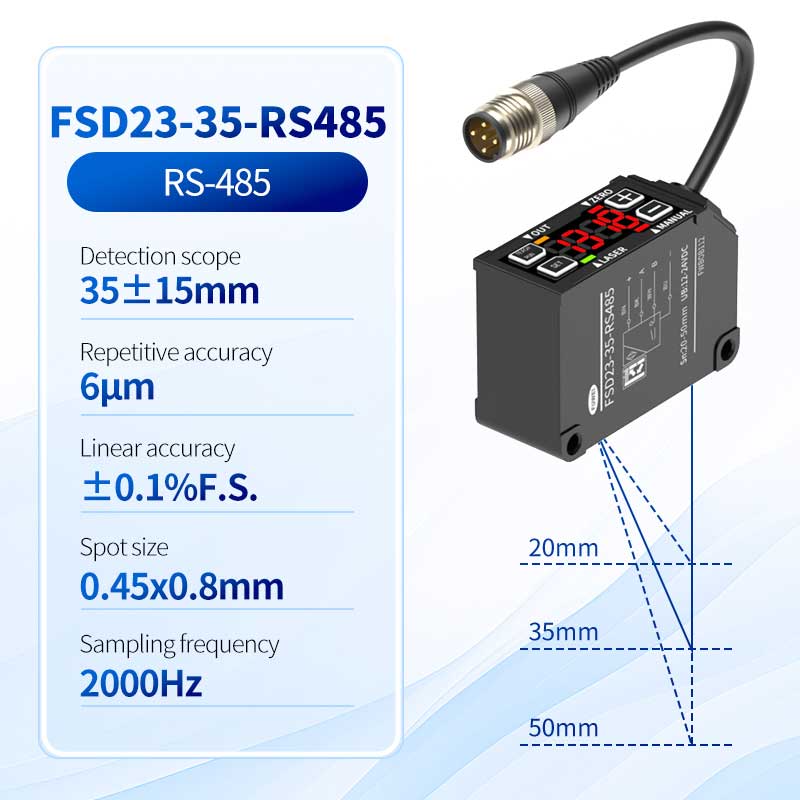

FSD23-35-RS485 |
FSD23-100-RS485 |
- | ||
Detektálási távolság (középső helyzet) |
15 mm |
35 mm |
100 mm |
150 mm |
||
Észlelési tartomány |
± 5 mm |
± 15 mm |
50 mm |
100 mm |
||
Teljes skála (F.S.) |
10 mm |
30 mm |
100 mm |
200 mm -es |
||
fényforrás |
közepes*hullámhossz |
Piros dióda lézer |
|
Hullámhossz: 655 mm |
|
|
Maximális kimeneti teljesítmény |
390 μW |
|
1WW |
|
||
Lézerosztály |
Jég/jis |
1. osztály |
|
2. osztály |
|
|
FDA |
L osztály |
|
Osztály LL |
|
||
Foltméret ※ 2 |
0,45*0,8 mm |
0,6*0,7 mm |
0,50*0,55 mm |
|||
Lineáris pontosság |
0,1% F.S. |
|
|
0,5% F.S. |
||
Megismételhetőség ※ 3 |
1um |
6 μm |
20um |
60 mm |
||
Örökbefogadási ciklus |
500 μs/1000 μs/4000 μs/auto |
|
|
|
|
|
Hőmérsékleti sodródás Jellemzők (referenciaérték) |
0,02%F.S./° C |
0,05%F.S./° C |
|
0,08%F.S./° C |
||
Fény |
Lézeres munkajelző (zöld) /nulla beállítási jelző (piros) /kapcsolási kimeneti jelző (narancs) /módjelző (piros) |
|||||
Külső bemeneti funkció |
RS485 modellek, például lézer kikapcsolás, távoli oktatás, minta tartás, egyetlen impulzus trigger és a nulla visszaállítás nem rendelkezik külső input funkciókkal |
|||||

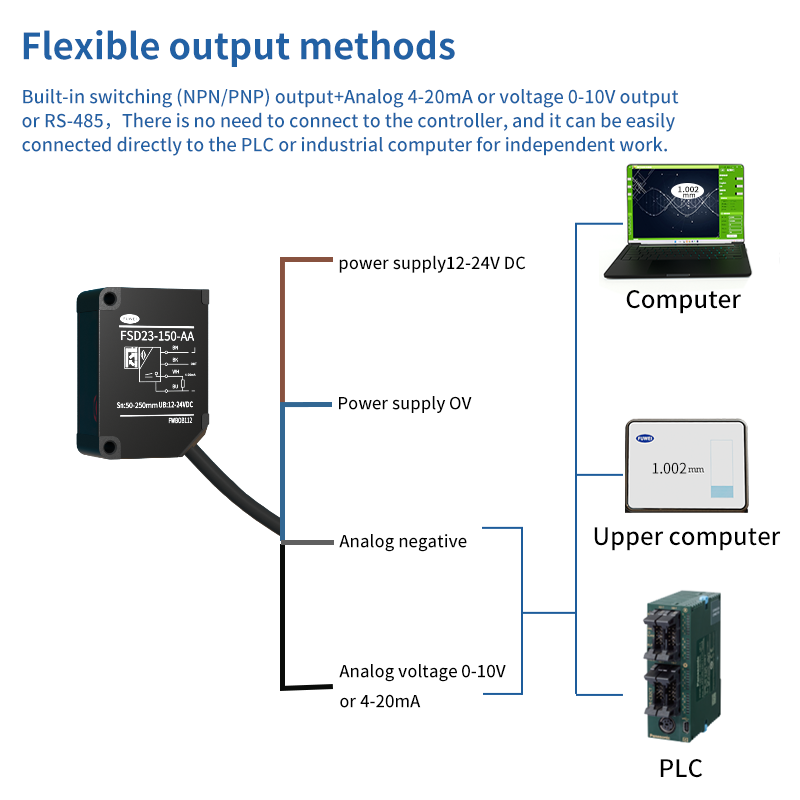

Analóg kimenet |
Analóg áramtípus |
A kimenet 4 ~ 20 mA, és a megengedett terhelési ellenállás 300Ω vagy annál kevesebb |
||||
Analóg feszültségtípus |
A kimenet 0 ~ 10 V, a kimeneti impedancia 100Ω |
|||||
Kimenet kapcsolása ※ 5 |
Nyitott kollektor kimenet (NPN/PNP kapcsolható) Max 100MA/DC30VResidual Voltage1,8 V |
|||||
Tápfeszültség |
Analóg áram/-485 Kommunikációs típus: DC12-24V+10%; analóg feszültség típusa: DC18-24V ± 10% |
|||||
Jelenlegi fogyasztás ※ 4 |
Vagy annál kevesebb 700 mA |
|||||
Elnyerhető csatlakozók |
M12 5 tűs csatlakozó (300 mm-es kábelrel) |
|||||
Védelmi áramkörök |
Fordított kapcsolatvédelem, túláram védelem |
|||||
Környezeti paraméterek |
Védelem foka |
IP67 (beleértve a kábelcsatlakozót) |
||||
Használjon AmbientTememperateration/Peatide -t |
-10 ~ 50/35-85%RH (nincs kondenzáció/jegesedés) |
|||||
Környezeti megvilágítás |
Napfény: 20 000LXORLAL/Izzám: 3000 LX vagy kevesebb11 |
|||||
Rezgésállóság |
10 ~ 55Hz kettős amplitúdó 1,5 mm x, y, z irányok mindegyike 2 órán keresztül |
|||||
Ütköző ellenállás |
500 m/s² (kb. 50 g) háromszor mindegyik x, y és z irányban |
|||||
Anyag |
|
|
Ház: Die-cast alumínium lencse tábla: PPSU kijelző tábla: PET-kábel: Olaj-ellenálló PVC |
|||
súly |
|
|
Kb. 60 g (beleértve a kábelt is) |
