FSD13 sorozatú CMOS lézer-elmozdulási érzékelő: 5 μm-es szintű precíziós mérés, 1000Hz nagysebességű válasz, interferencia és vízálló, több forgatókönyvhez alkalmas.

Az ipari automatizálás területén a nagy pontosságú, nagy megbízhatóságú elmozdulás mérése mindig volt a termelés hatékonyságának és a termékminőségének alapvető garanciája. A Fuwei Electronics újonnan elindítottCMOS lézer -elmozdulási érzékelő FSD13 sorozat, az áttöréses műszaki tervezéssel és a szigorú ipari minőségű szabványokkal, „milliméteres szintű precíziós és mikrométerszintű stabilitást” biztosít az intelligens észlelési megoldások, például a mechanikus gyártás, az elektronikus csomagolás és az élelmiszer-csomagolás, a mérési előírások újradefiniálásával összetett működési körülmények között.

1. Többdimenziós technológiai áttörések, újradefiniálva az ipari mérési pontosság határait

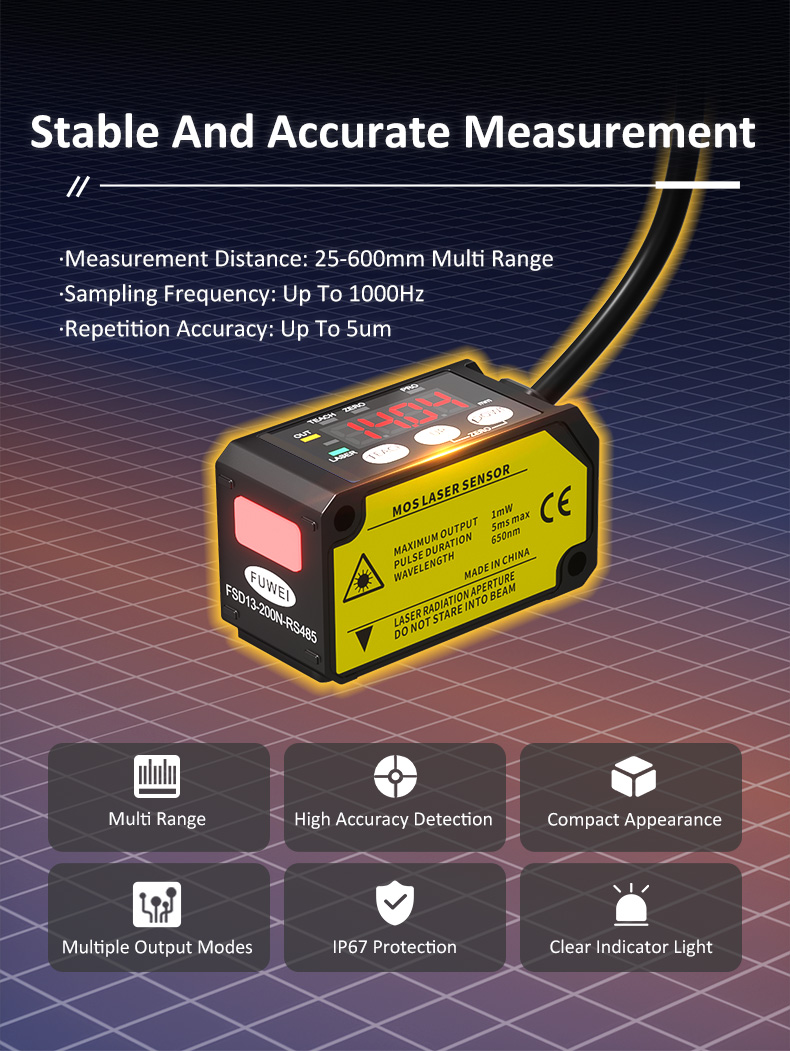

Az FSD13 sorozat a mérések széles skáláját lefedi 25-600 mm-ig, és 5 μm megismételhetőségi pontosságot ér el, lehetővé téve a teljes képpontos adaptációt a kis alkatrészekről a nagy berendezésekig. Az 1000 Hz-es nagysebességű mintavételi frekvenciája a dinamikus folyamatok során valós időbeli változásokat képes rögzíteni. Például, amikor a nagysebességű gyártósorokon a palackkapcs-tömítések jelenlétét vagy hiányát észlelik, akkor 0,1 mm-es szintű precíziós diszkriminációt teljesíthet milliszekundum szintű válaszsebességgel.

Alapvető technológiai előnyök:

Az egyedi algoritmusok lehetővé teszik a pontos észleléseket

Az adaptív szűrési és éljavító algoritmusok alkalmazásával az FSD13 sorozat hatékonyan elnyomja a háttér -interferenciát, lehetővé téve a 0,1 mm -es objektumok stabil észlelését. Például a félvezető csomagolásban, még akkor is, ha a szubsztrát felülete reflexiókkal vagy szennyeződésekkel rendelkezik, az algoritmus kompenzálja annak biztosítása érdekében, hogy a göndör mérési hibák kevesebb, mint 5 μm.

Ipari minőségű interferencia-ellenállás

Az optimalizált áramköri tervezés és az EMC elektromágneses kompatibilitási tanúsítás révén az érzékelő fenntartja az adatstabilitást az erős elektromágneses környezetben (például a CNC szerszámgépek és a hegesztési műhelyek), megakadályozva a jel interferencia által okozott téves ítéleteket.

IP67 védelem a szélsőséges körülmények között

A teljesen automatikus ragasztó bevonat és a lezárt szerkezeti kialakítás felhasználásával az FSD13 sorozat normálisan működhet, miután 1 méter vízbe merülnek 30 percig, így alkalmas poros és párás környezetre, például kémiai növényekre és bányákra. Például a tekercs anyaggyártó vezetékekben, még akkor is, ha hosszabb ideig olajos környezetnek vannak kitéve, ez fenntarthatja a tekercs átmérőjű detektálási pontosságát ± 0,1 mm.

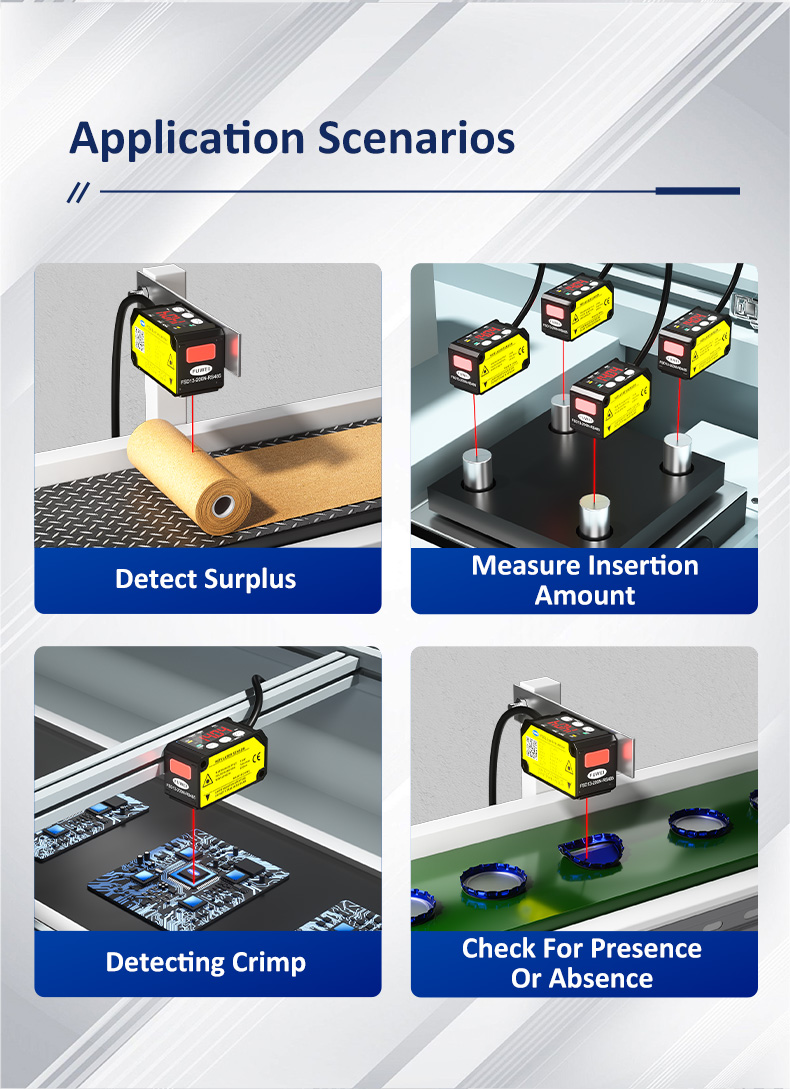

Ii. Teljes skenario alkalmazkodóképesség, új lehetőségek feloldása az intelligens gyártáshoz

Az FSD13 sorozat moduláris kialakítása és több interfész kompatibilitása az ipari alkalmazásokhoz „univerzális érzékelővé” teszi:

A fennmaradó tekercs anyag dinamikus megfigyelése

A tekercs átmérőjének változásainak folyamatos mérésével és a fennmaradó hosszúság automatikus kiszámításával algoritmusokon keresztül előzetesen kiváltja a feltöltési riasztásokat. A lítium-ion akkumulátorgyártás során ez a szolgáltatás több mint 15%-kal csökkentheti az anyaghulladék sebességét.

A szubsztrátréteg intelligens elemzése

A rugalmas anyagok, például a PCB táblák és a félvezető csomagolószubsztrátumok esetében az FSD13 sorozat háromdimenziós deformációs térképet generálhat többpontos szkenneléssel, segítve a mérnököket a termikus préselési folyamat paramétereinek optimalizálásában és a Warpage vezérlésében ± 20 μm-en belül.

Precíziós összeszerelési minőség -ellenőrzés

Az autóipari alkatrészek összeszerelésében az érzékelők valós időben figyelhetik a vezetőcsapok behelyezési mélységét, biztosítva a tolerancia -szabályozást ± 5 μm -en belül, jelentősen javítva a mechanikai struktúrák stabilitását.

Nagy sebességű csomagolási hiba észlelése

Az 1000Hz -es mintavételi frekvenciát egy kis folt kialakítással (minimum φ50 μm) kombinálva az FSD13 sorozat 100% -ban pontos észlelést ér el a hiányzó vagy tévesített tömítéseknél az ital palack sapkáján, a téves negatív sebesség 0,01% alatt.

Iii. Megbízhatósági tervezés hosszú távú értékre

Az FSD13 sorozat teljes életciklus -stabilitása három alaptervből fakad:

Hardverszint tartósság

Az alumínium ötvözetű, sajtos házat és a karcálló zafír objektívvel rendelkezik, amely ellenáll a 10 millió mechanikai rezgésnek és -20 ° C-ig és +80 ° C-ig terjedő hőmérsékleti sokkoktól, megőrizve az adatok konzisztenciáját olyan szélsőséges környezetben, mint például a bányák és a fémszálak.

Szoftver alapú intelligens karbantartás

A beépített öndiagnosztikai rendszer folyamatosan figyeli a lehetséges problémákat, például a lézerteljesítmény-bomlást és az optikai út eltérését, és távolról továbbítja a figyelmeztető információkat az RS485 interfészen keresztül, csökkentve a karbantartás leállási idejét több mint 30%-kal.

Többprotokoll rugalmas hálózatépítés

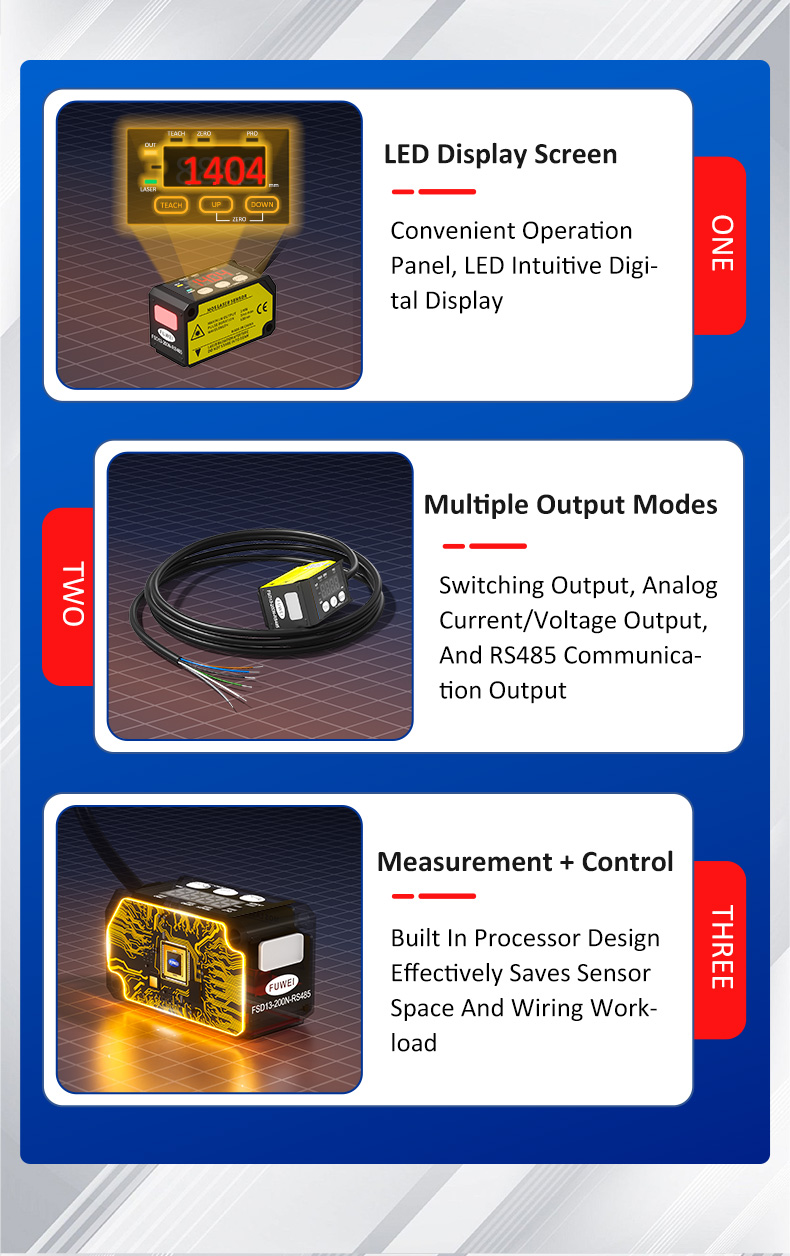

Támogatja a több kimeneti módot, mint például a Modbus RTU, a 4-20Ma analóg jelek és az IO kapcsoló jelek, lehetővé téve a PLC és MES rendszerekkel való zökkenőmentes integrációt, hogy intelligens frissítéseket érjenek el az önálló észlelésről a termelési vonal együttműködésére.

Iv. Benchmark jelentkezési eset: a laboratóriumtól a gyártósorig

A fogyasztói elektronikai társaság üvegfedél -lemez ellenőrzési sorában az FSD13 sorozat a következő megoldás révén mind a minőség, mind a hatékonyság javítását érte el:

Ellenőrzési kihívás: A 0,3 mm-es ultravékony üveg görbületét ± 50 μm-en belül kell szabályozni, és a hagyományos érintkezés alapú mérési módszerek könnyen okozhatják a termékkárosodást.
