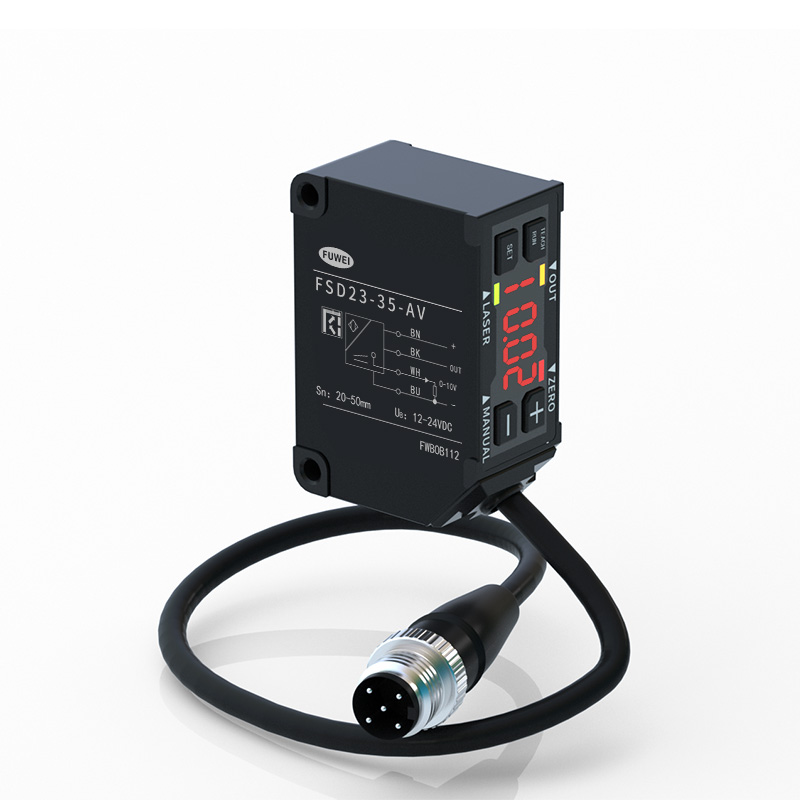

Nagy pontosságú digitális kijelző típus Lézeres eltolási távolságérzékelő
Termék jellemzők:
Cikkszám: FSD23-35-AV
Mérési középpont távolság: 35 mm
Mérési tartomány: ±15 mm
Linearitás: ±0,1%F.S.
Ismételhetőség: 6μm
Vezérlő kimenet: NPN/PNP max.100mA/DC30V ((maradék feszültség max. 1,8 V)
Tápfeszültség: 24VDC, Mintavételi periódus: 500 μs, Átlagolás: 64, Mérési távolság: Hatótávolság középpontja, Vizsgálati tárgy: Fehér kerámia
Analóg feszültség kimenet: Kimenet 0-10V, kimeneti impedancia 100Ω Analóg áramkimenet: Kimenet 4-20mA, megengedett terhelési ellenállás 300Ω alatt
Védettség: IP67
Üzemi hőmérséklet/páratartalom: -10 ~ 50 ⁰C / 35 ~ 85% relatív páratartalom repedés vagy páralecsapódás nélkül

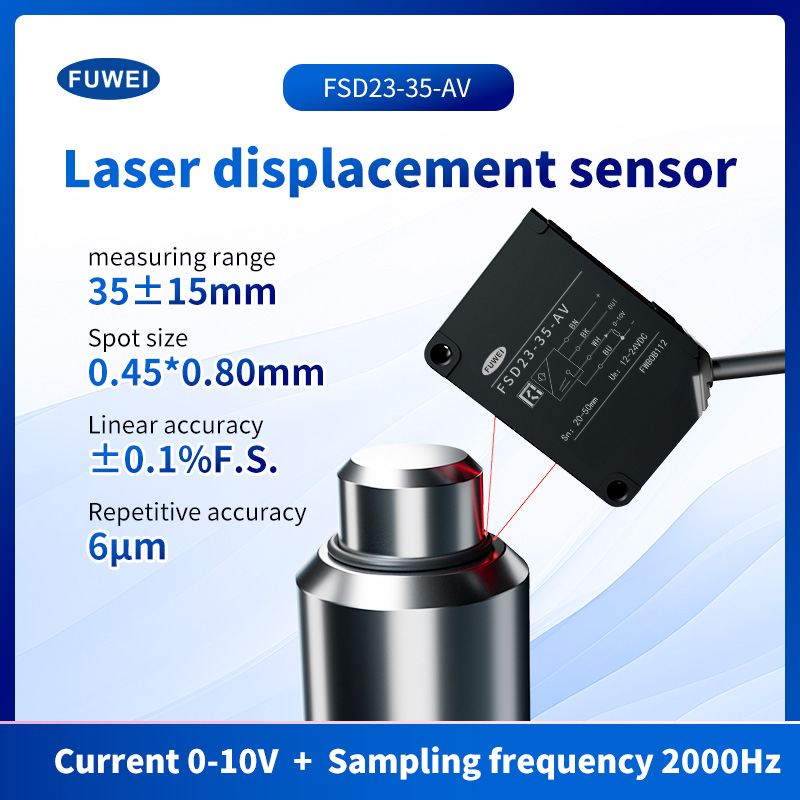

Pontos mérési lehetőségek
Nagy pontosságú CMoS érzékelő egyedi algoritmusokkal Ultranagy lineáris pontosság érintésmentes, kopásmentes mérésekhez.

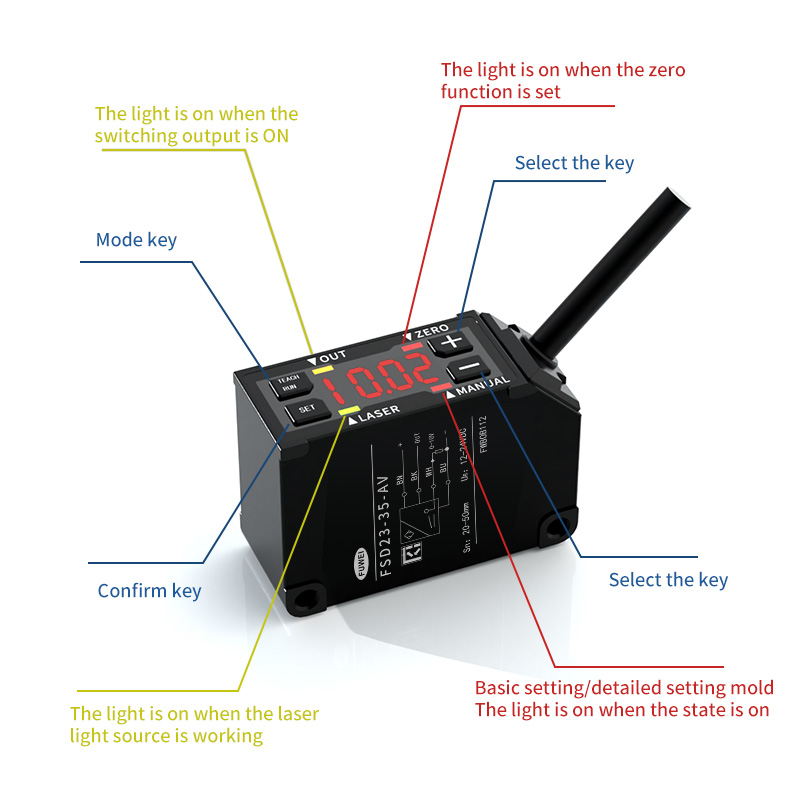

Panel bemutatása:
6,0 um nagy felbontású
Az akár 6,0 um felbontású, nagy pontosságú mérőműszer és a digitális LED-kijelző könnyen használható, hasznossá teszi a világ különböző gyártási helyein
Digitális kijelző
Könnyen ellenőrizhető az elmozdulás mértéke és egyszerre beállítható.
IP67 védettségű felépítés
Az lP67 védelemnek köszönhetően még sok nedvességgel és porral rendelkező környezetben is használható. A rögzítőfuratba egy fém bélés van beépítve, amely 0,8 Nm forgatónyomatékkal szilárdan kerületileg kerületileg kerületileg rögzíthető.
Könnyen telepíthető
A vezérlő összes funkciója be van építve az érzékelőbe, így nincs szükség külön vezérlő felszerelésére, ami helytakarékos.
Az NPN/PNP polaritás támogatott
A gomb megnyomásával az NPN/PNP polaritás egy termékre vonatkoztatható, ami csökkenti a szervizhez és karbantartáshoz szükséges számregisztrációt.

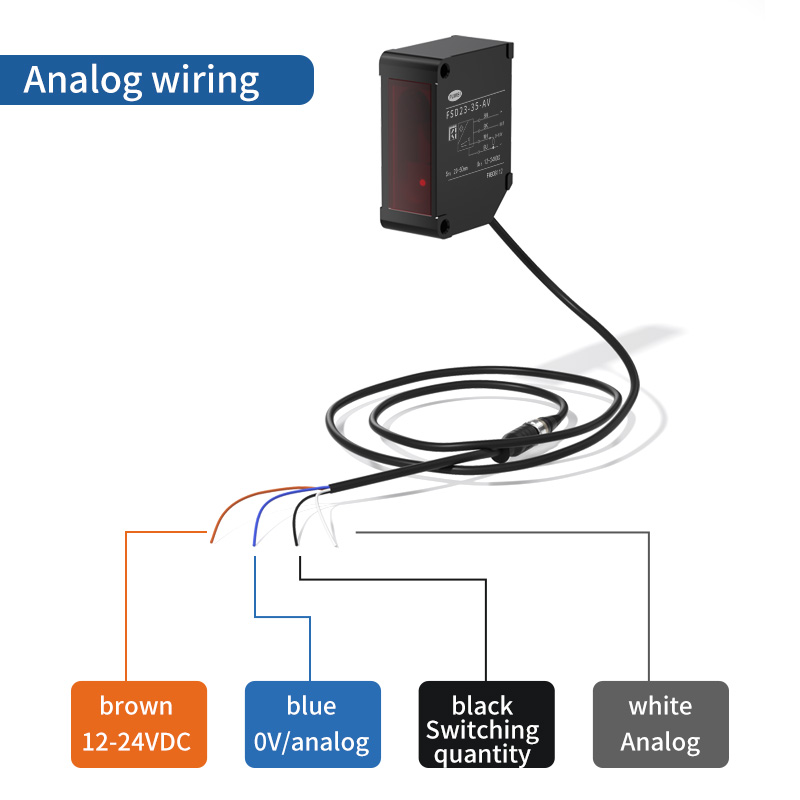

Analóg vezetékezés:

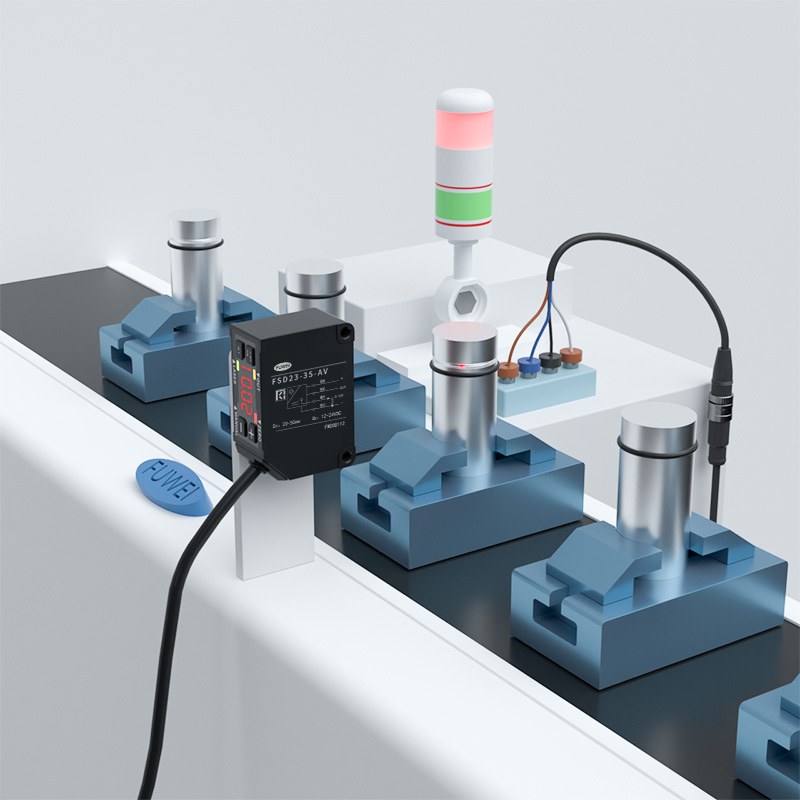

Alkalmazás bemutató:
Megfogó távolságmérés
Adagoló tűpozíció érzékelése
Táblamagasság figyelése
Automatikus égőmagasság-szabályozás
Termékmegjelenítés:
Termék méretek:
Üzemmódok és alapműveletek:
Hogyan válthatunk a módok között
Nyomja meg egyszer a "ZERO/RUN" gombot az érzékelési módba való visszatéréshez. Ha a "MANUAL" jelző alapbeállítási módban vagy részletes beállítási módban van, a jelzőfény világít.
Hogyan állítsuk be a paraméterértéket
"+" és "Egy" gombok: Állítsa be az elemek kiválasztását A beállított érték beállítása."NULLA/FUTÁS" gomb: Nyomja meg egyszer, hogy visszalépjen az észlelési módba.
Műszaki adatok:
Analóg áram 4-20mA Analóg feszültség 0-10V Lézerjelző: Zöld / Nulla visszaállítás jelző: Piros Kimenet jelző: narancssárga / üzemmódjelző: piros
Cikkszám
FSD23-15-AA
FSD23-35-AA
FSD23-100-AA
FSD23-150-AA
FSD23-15-AV
FSD23-35-AV
FSD23-100-AV
FSD23-150-AV
RS-485 kommunikáció
FSD23-15-RS485
FSD23-35-RS485
FSD23-100-RS485
/
Kábeltípusok-485 kommunikáció
/
/
/
FSD23-150-RS485

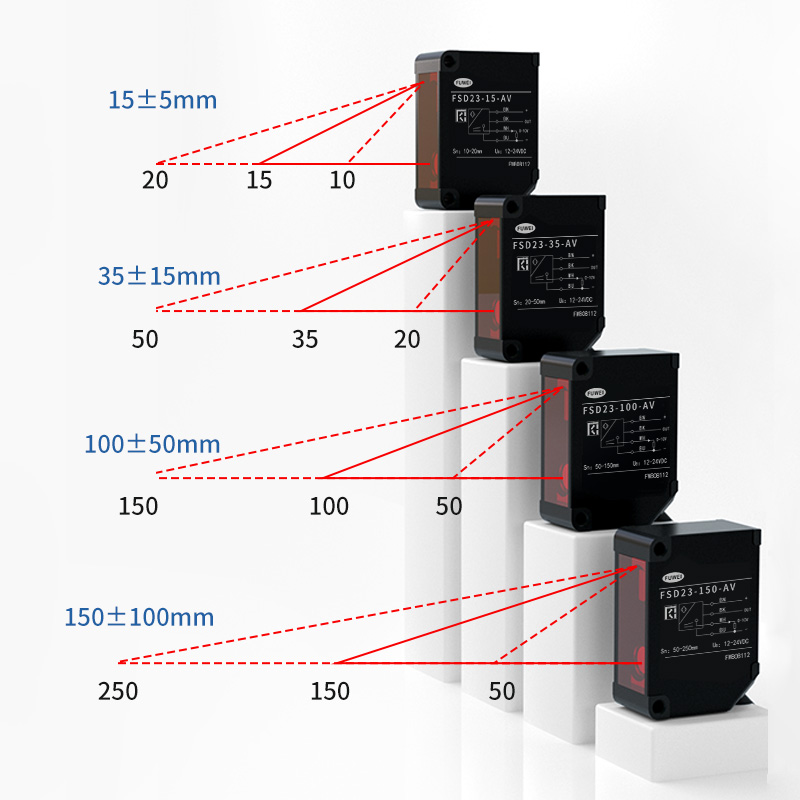

Mérési tartomány középpontja
15 mm
35 mm
100 mm
150 mm
Mérési tartomány
±5 mm
±15 mm
±50 mm
±100 mm
Fényforrás
Közepes. Hullámhossz
Piros lézerdióda (hullámhossz 650 nm)
Max. kimeneti teljesítmény
390 μW
1mW
Lézer osztály
IEC/JIS
osztály1
2. osztály
FDA
I. OSZTÁLY
OSZTÁLY II
Foltméret*1
0,5*0,7 mm
0,45*0,80 mm
0,6*0,7 mm
0,5*0,55 mm
Linearitás
±0,1% F.S.
±0,1% F.S.
±0,1% F.S.
±0,5% F.S.
Ismételhetőség*2
1 μm
6μm
20μm
60μm
Mintavételi időszak
500 μs / 1000 μs / 2000 μs / 4000 μs / AUTO
Hőmérséklet-eltolódás (tipikus érték)
±0,02% F.S./⁰C
±0,02% F.S./⁰C
±0,05% F.S./⁰C
±0,08% F.S./⁰C
Indikátor
MF (többfunkciós) bemenet
Lézer KI, tanítás, mintavétel és tartás, egy lövés, nulla visszaállítás
Vezérlő kimenet
NPN/PNP max.100mA/DC30V ((maradék feszültség max. 1,8 V)
A jelenlegi felhasználás
70mA max.
Analóg áram
Kimenet 4-20mA, megengedett terhelési ellenállás 300Ω alatt
Analóg feszültség
Kimenet 0-10V, kimeneti impedancia 100Ω
Védelmi áramkör
Fordított csatlakozás elleni védelem, túláramvédelem
Védelmi kategória
IP67, beleértve a csatlakozási részt
Üzemi hőmérséklet/Pár.
-10 ~ 50 ⁰C / 35 ~ 85% relatív páratartalom repedés vagy páralecsapódás nélkül
Tárolási hőmérséklet/nedvesség.
-20 ~ 60 ⁰C / 35 ~ 85%/RH
Környezeti megvilágítás
Napfény: 20 000 lx max. / Izzólámpa: 3000 lx max.
Rezgésállóság
10 ~ 55 Hz, dupla amplitúdó 1,5 mm, X,Y,Z 2 órán keresztül
Sokkállóság
500mm/s2 (kb. 50G) X,Y,Z mindegyik 3-szor
Anyag
Alumínium
Súly
kb. 60g
A specifikációk az állapoton alapulnak, hacsak nincs másképp jelölve: Környezeti hőmérséklet: 23⁰C,
Tápfeszültség: 24VDC, Mintavételi periódus: 500 μs, Átlagolás: 64,Mérési távolság: Hatótávolság középpontja, Vizsgálati tárgy: Fehér kerámia
*1 A középponti szilárdság 1/e2 (13,5%) van meghatározva. A megadott foltmérettől eltérő szivárgási fény jelenhet meg. Az érzékelő lehet
hatással lehet, ha egy erősen tükröződő tárgy van az érzékelési terület közelében.
*2 512 átlagolási idő
Kis termet és erős funkcionalitás
Számos alapvető funkcionális előny az Ön használatához
