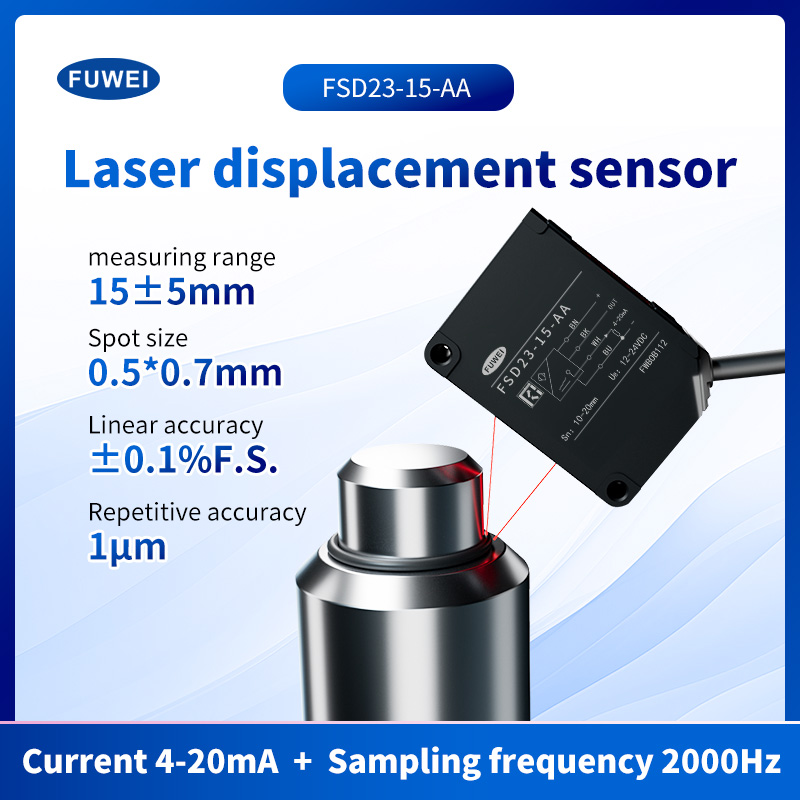

Nagy pontosságú digitális kijelző típus Lézeres elmozdulás távolságérzékelő
Termék jellemzők:
Cikkszám: FSD23-15-AA
Mérési középpont távolság: 15 mm
Mérési tartomány: ±5 mm
Linearitás: ±0,1%F.S.
Ismételhetőség: 1μm
Vezérlő kimenet: NPN/PNP max.100mA/DC30V ((maradék feszültség max. 1,8 V)
Tápfeszültség: 24VDC, Mintavételi periódus: 500 μs, Átlagolás: 64, Mérési távolság: Hatótávolság középpontja, Vizsgálati tárgy: Fehér kerámia
Analóg feszültség kimenet: Kimenet 0-10V, kimeneti impedancia 100Ω Analóg áramkimenet: Kimenet 4-20mA, megengedett terhelési ellenállás 300Ω alatt
Védettség: IP67
Üzemi hőmérséklet/páratartalom: -10 ~ 50 ⁰C / 35 ~ 85% relatív páratartalom repedés vagy páralecsapódás nélkül
Pontos mérési lehetőségek
Nagy pontosságú CMos érzékelő egyedi algoritmusokkal Ultranagy lineáris pontosság az érintésmentes, kopásmentes mérésértment.

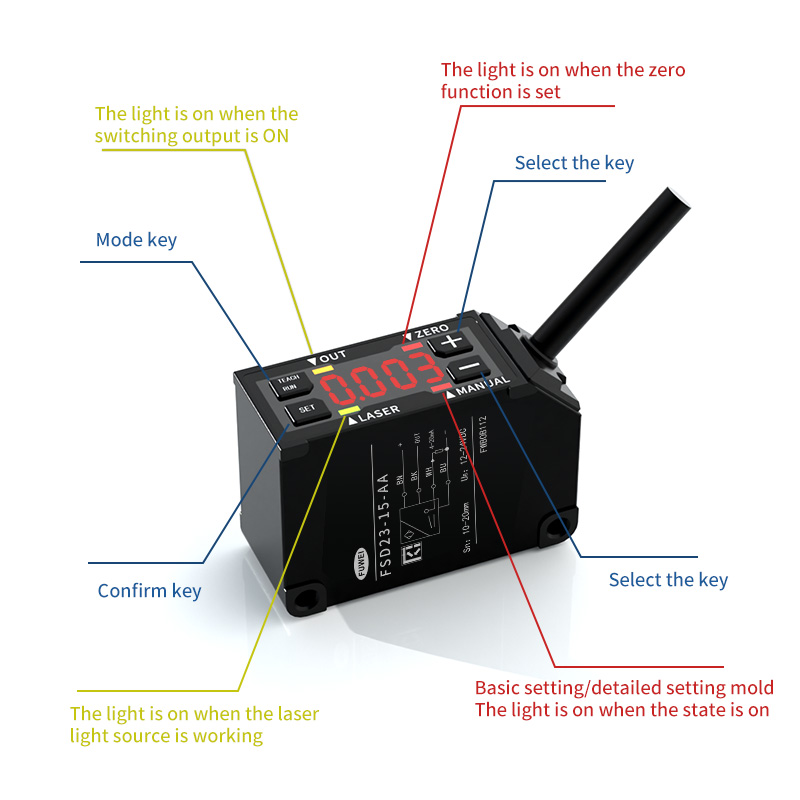

Panel bemutatása:
1,0 μm nagy felbontású
Az akár 1,0 um felbontású, nagy pontosságú mérések egyszerű használata és a digitális LED-kijelző hasznossá teszi a világ különböző gyártási helyein történő felhasználást.
Digitális kijelző
Könnyű ellenőrizni az elmozdulás mértékét és egyszerre beállítani.
IP67 védettségű felépítés
Az lP67 védelemnek köszönhetően még sok nedvességgel és porral rendelkező környezetben is használható. A rögzítőfuratba egy fém bélés van beépítve, amely 0,8 Nm forgatónyomatékkal szilárdan kerületileg kerületileg kerületileg rögzíthető.
Könnyen telepíthető
A vezérlő összes funkciója be van építve az érzékelőbe, így nincs szükség külön vezérlő felszerelésére, ami helytakarékos.
Az NPN/PNP polaritás támogatott
A gomb megnyomásával az NPN/PNP polaritás egy termékre vonatkoztatható, ami csökkenti a szervizhez és karbantartáshoz szükséges számregisztrációt.

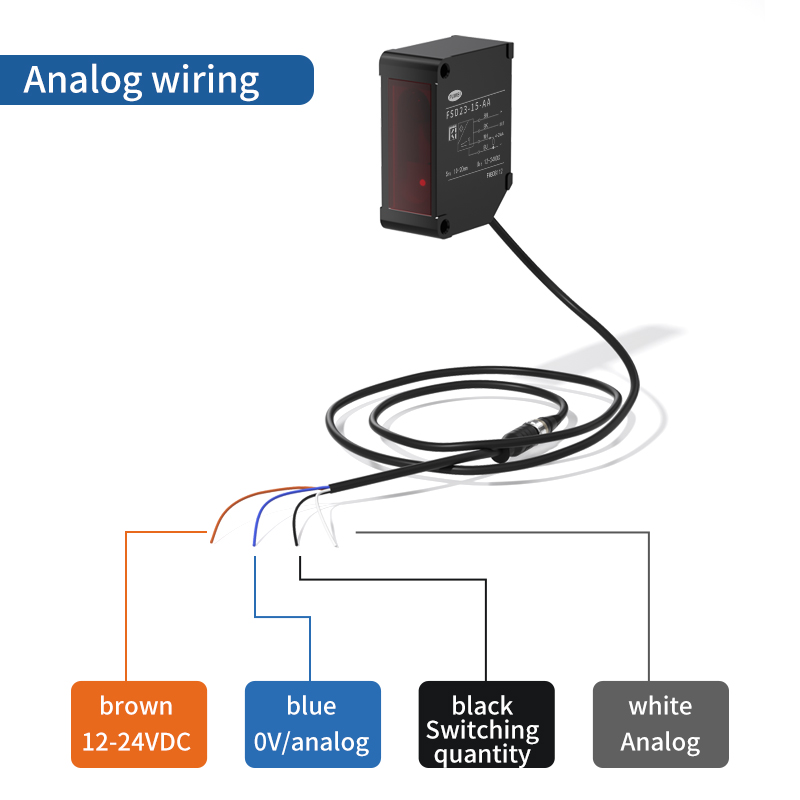

Analóg vezetékezés:
Termék méretek:

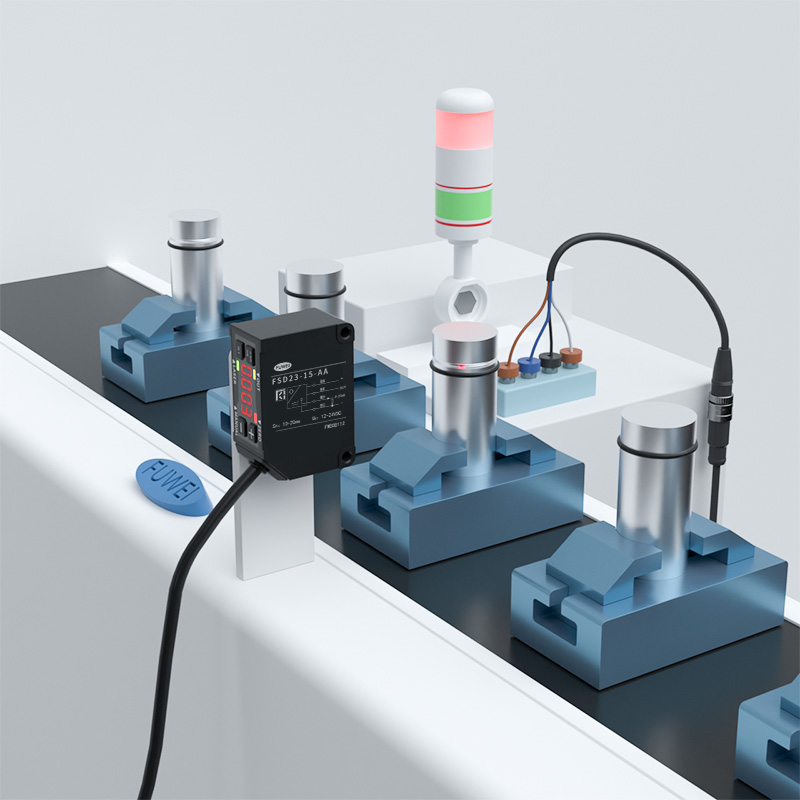

Alkalmazás bemutató:
Megfogó távolságmérés
Adagoló tűpozíció érzékelése
Táblamagasság figyelése
Automatikus égőmagasság-szabályozás

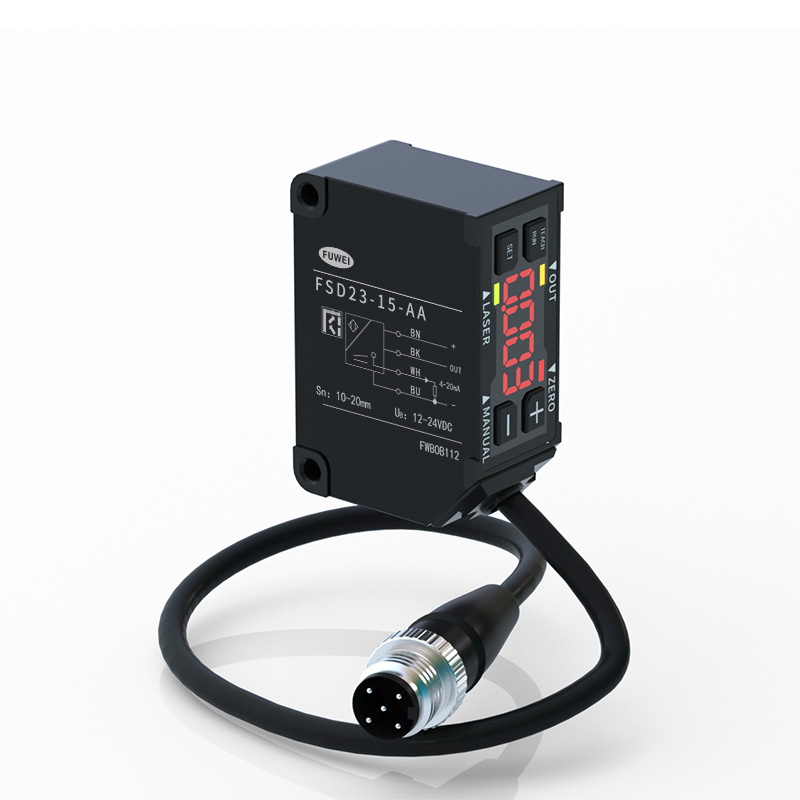

Termékmegjelenítés:
Üzemmódok és alapműveletek:
Hogyan válthatunk a módok között
Nyomja meg egyszer a "ZERO/RUN" gombot az érzékelési módba való visszatéréshez. Ha a "MANUAL" jelző alapbeállítási módban vagy részletes beállítási módban van, a jelzőfény világít.
Hogyan állítsuk be a paraméterértéket
"+" és "Egy" gombok: Állítsa be az elemek kiválasztását A beállított érték beállítása."NULLA/FUTÁS" gomb: Nyomja meg egyszer, hogy visszalépjen az észlelési módba.
Műszaki adatok:
Analóg áram 4-20mA Analóg feszültség 0-10V Lézerjelző: Zöld / Nulla visszaállítás jelző: Piros Kimenet jelző: narancssárga / üzemmódjelző: piros
Cikkszám
FSD23-15-AA
FSD23-35-AA
FSD23-100-AA
FSD23-150-AA
FSD23-15-AV
FSD23-35-AV
FSD23-100-AV
FSD23-150-AV
RS-485 kommunikáció
FSD23-15-RS485
FSD23-35-RS485
FSD23-100-RS485
/
Kábeltípusok-485 kommunikáció
/
/
/
FSD23-150-RS485

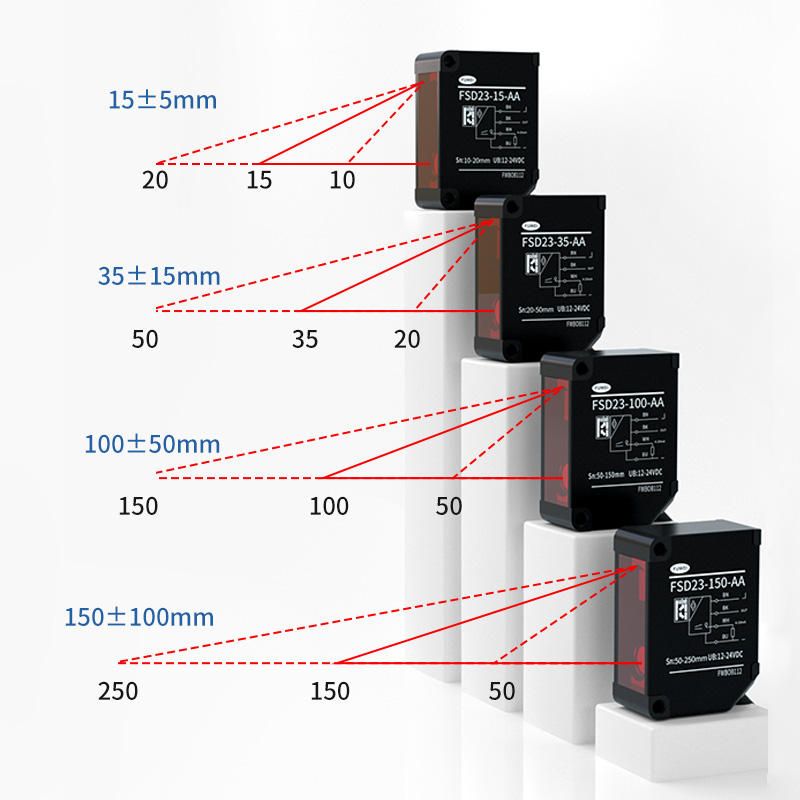

Mérési tartomány középpontja
15 mm
35 mm
100 mm
150 mm
Mérési tartomány
±5 mm
±15 mm
±50 mm
±100 mm
Fényforrás
Közepes. Hullámhossz
Piros lézerdióda (hullámhossz 650nm)
Max. kimeneti teljesítmény
390 μW
1mW
Lézer osztály
IEC/JIS
osztály1
2. osztály
FDA
I. OSZTÁLY
OSZTÁLY II
Foltméret*1
0,5*0,7 mm
0,45*0,80 mm
0,6*0,7 mm
0,5*0,55 mm
Linearitás
±0,1% F.S.
±0,1% F.S.
±0,1% F.S.
±0,5% F.S.
Ismételhetőség*2
1 μm
6μm
20μm
60μm
Mintavételi időszak
500 μs / 1000 μs / 2000 μs / 4000 μs / AUTO
Hőmérséklet-eltolódás (tipikus érték)
±0,02% F.S./⁰C
±0,02% F.S./⁰C
±0,05% F.S./⁰C
±0,08% F.S./⁰C
Indikátor
MF (többfunkciós) bemenet
Lézer KI, tanítás, mintavétel és tartás, egy lövés, nulla visszaállítás
Vezérlő kimenet
NPN/PNP max.100mA/DC30V ((maradék feszültség max. 1,8 V)
A jelenlegi felhasználás
70mA max.
Analóg áram
Kimenet 4-20mA, megengedett terhelési ellenállás 300Ω alatt
Analóg feszültség
Kimenet 0-10V, kimeneti impedancia 100Ω
Védelmi áramkör
Fordított csatlakozás elleni védelem, túláramvédelem
Védelmi kategória
IP67, beleértve a csatlakozási részt
Üzemi hőmérséklet/Pár.
-10 ~ 50 ⁰C / 35 ~ 85% relatív páratartalom repedés vagy páralecsapódás nélkül
Tárolási hőmérséklet/nedvesség.
-20 ~ 60⁰C / 35 ~85%/RH
Környezeti megvilágítás
Napfény: 20 000 lx max. / Izzólámpa: 3000 lx max.
Rezgésállóság
10 ~ 55 Hz, dupla amplitúdó 1,5 mm, X,Y,Z 2 órán keresztül
Sokkállóság
500mm/s2 (kb. 50G) X,Y,Z mindegyik 3-szor
Anyag
Alumínium
Súly
kb. 60g
A specifikációk az állapoton alapulnak, hacsak nincs másképp jelölve: Környezeti hőmérséklet: 23⁰C,
Tápfeszültség: 24VDC, Mintavételi periódus: 500 μs, Átlagolás: 64,Mérési távolság: Hatótávolság középpontja, Vizsgálati tárgy: Fehér kerámia
*1 A középponti szilárdság 1/e2 (13,5%) van meghatározva. A megadott foltmérettől eltérő szivárgási fény jelenhet meg. Az érzékelő lehet
hatással lehet, ha egy erősen tükröződő tárgy van az érzékelési terület közelében.
*2 512 átlagolási idő
