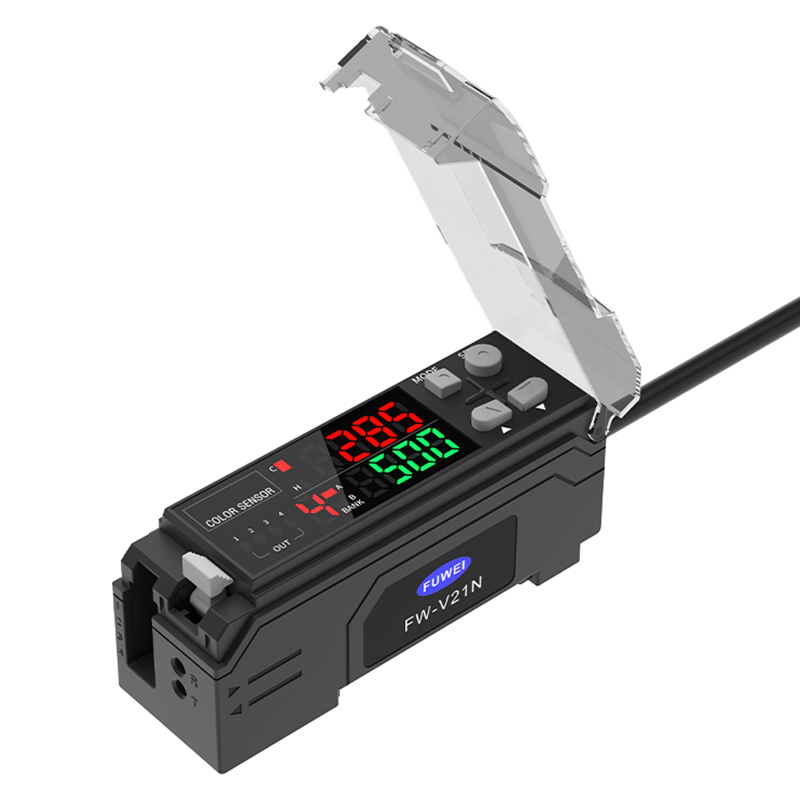

Koaxiális szonda RGB fényforrás színérzékelő:
Az FW-V21N jellemzői:
8 csatornás kialakítás, egyszerre 4 színt képes észlelni, így költséget és telepítési helyet takarít meg;
Egyező színszonda, több mint 3000 színt képes pontosan azonosítani;
A háromszoros 16 bites számításokat támogató nagyfelbontású erősítők és a mikrokromatikus aberrációk is felismerhetők;
Több észlelési mód, alkalmas különféle alkalmazási forgatókönyvekhez;
Kis térfogatú és nagy teljesítményű, dedikált érzékelőfej
Az érzékelőfej kompozit szerkezetű, az adó pedig optikai szálakat használ, amelyek hihetetlen, egyetlen fénypontot képesek létrehozni. Ezzel egyidejűleg az érzékelőfej térfogata csökken, és a fényvevő áramkör be van építve az érzékelőfejbe, ezáltal javítva az érzékelési képességet és stabilitás.
Mikro színkülönbség-felismerő funkció

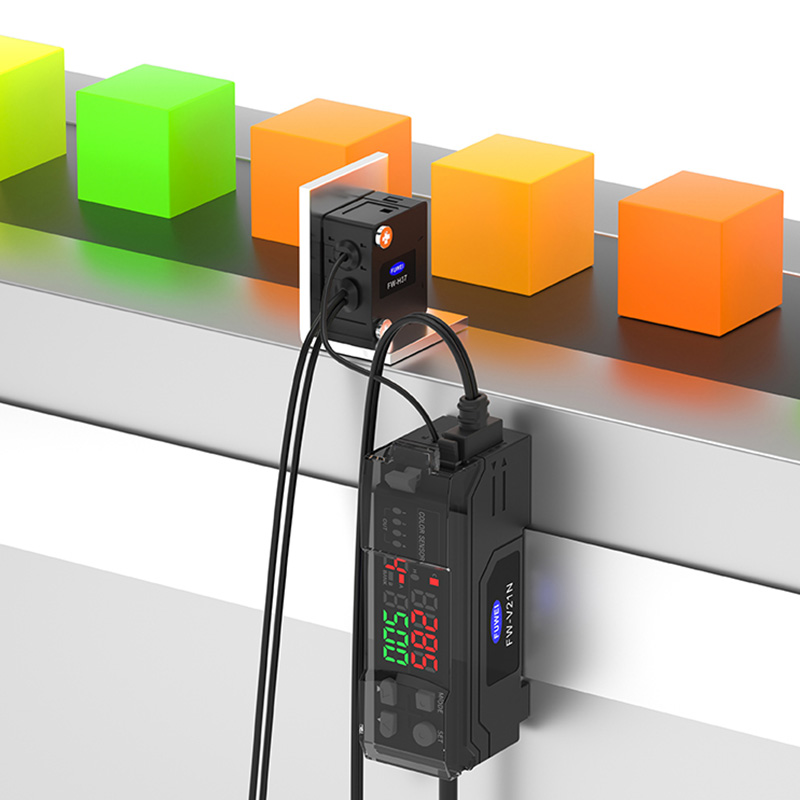

Támogatja a háromszoros 16 bites RGB számítást a pontos célfelismeréshez, a Super RGB színérzékelő három független színes LED-et egyesít. A különböző színjeleket a vevő 16 bites adatokká alakítja át a színfelismerés érdekében, ezzel biztosítva az érzékelés pontosságát. (A képen az észlelt munkadarab színe látható)
| Erősítő |
||
| Modell |
FW-V21N |
FW-V21P |
| NPN |
PNP |
|
| Válasz Sime |
200μS(HSP)/1ms(FINE)/4ms(TURBO)/8ms(SUPER) |
|
| Vezérlő kimenet |
NPN(PNP) kollektor nyitott áramkör X4 csatorna, maximum 40VDC (30VDC),1 kimenet eléri a 100mA-t, összesen 4 kimenet eléri a 200 mA-t, maradék feszültség, maximum 1 V |
|
|
Védelmi áramkör |
Fordított elektróda védelem, túlfeszültség védelem, túlfeszültség védelem |
|
|
Külső kalibrációs bemenet |
Bemeneti idő: minimum 20 ms |
|
|
Külső kalibrációs bemenet (C/C+I mód külső eltolási bemenet (Super I mód) |
Bemeneti idő: minimum 20 ms |
|
| TPIDAR |
Időzítő KI/KI késleltetés/BE késleltetés/egyetlen felvétel Időzítő idő: 1 és 1000 ms között állítható (minden tartományhoz) |
|
| Tápegység |
24VDC,ingadozás (P-P):maximum 10% |
|
| Fényforrás |
Piros LED (665nm)/Zöld LED (520nm)Kék LED (465nm) |
|
|
Fogyasztás Aktuális |
Normál mód: 1,5 W (maximum 62,5 mA) Eco mód: 1 W (maximum 42,0 mA) |
|
|
Környezeti hőmérséklet |
-10 és +55°C között, nincs páralecsapódás |
|
|
Rezgésállóság |
10-55 Hz, 1,5 mm-es kettős amplitúdó, n X, Y és Z irányban, egyenként 2 órán keresztül |
|
| Anyag |
Ház és borító: PC |
|
|
Súly (2 m kábellel) |
Körülbelül 150 g |
|
| Induktív fej |
||
| típus |
Nagy fénypontok nagy távolsága |
Kiküszöböli a fényességet, a kis sugárpontokat |
| Modell |
FW-H35 |
FW-H37 |
| Észlelési tartomány |
28-52 mm |
11-20 mm |
|
Minimális fény Folt átmérője |
40 mm referencia távolság 4,5 mm átmérőjű |
16 mm referencia távolság 1mm átmérőjű |
|
Minimális hajlítás A rostok sugara |
25 mm |
15 mm |
|
Környezeti Fényesség |
izzólámpa: maximum 10000 lux nappali fény: maximum 20000 lux |
|
|
Környezeti Fényesség |
-10-+55°C, nincs páralecsapódás |
|
|
Rezgés Ellenállás |
10-55 Hz, 1,5 mm-es kettős amplitúdó, inX, Y és Z irányban, egyenként 2 órán keresztül |
|
| Védelmi fokozat |
IP40 |
|
| Anyag burkolat |
PC |
|
| Lencse sapka |
PAR |
PC és 304 típusú rozsdamentes acél |
|
Súly (2m kábellel) |
körülbelül 40 g |
körülbelül 45 g |
