Ipari ellenőrzési kihívások? Ennek a rudas alakú lézerérzékelőnek a megoldása van!

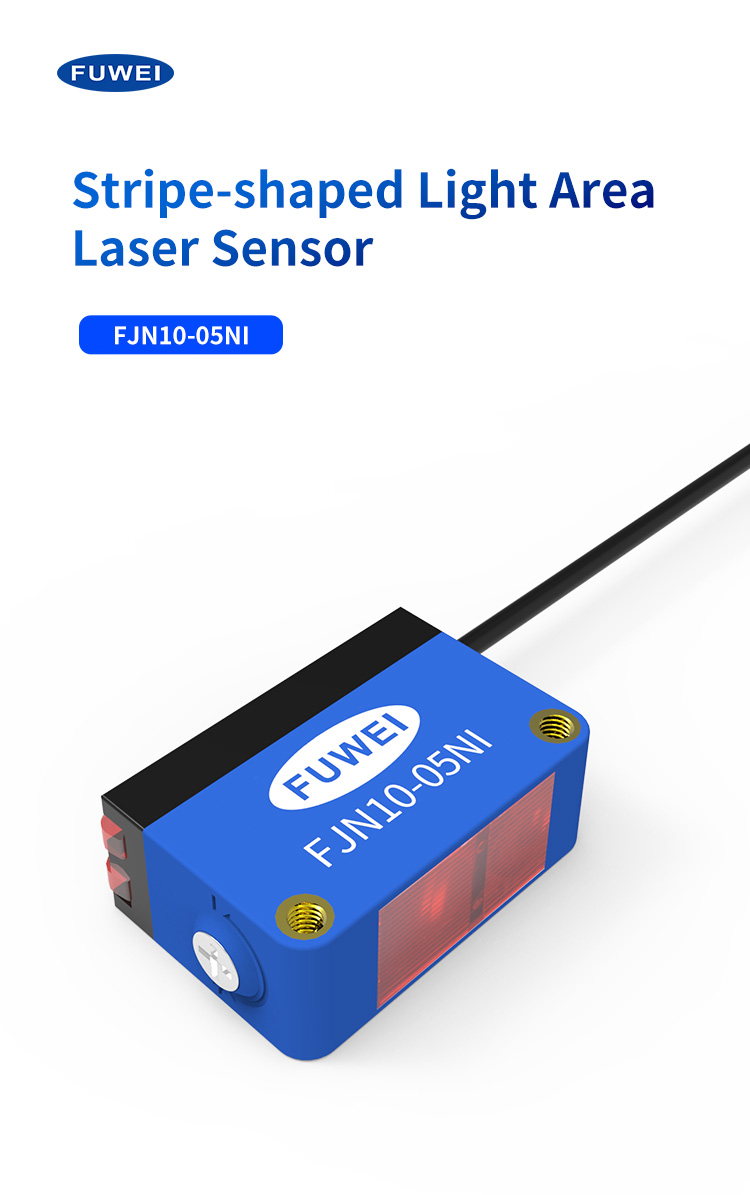

A modern ipari termelésben az ellenőrzési folyamat pontossága és stabilitása közvetlenül meghatározza a termék minőségét és a termelés hatékonyságát. Sok vállalat azonban továbbra is kihívásokkal teli ellenőrzési problémákkal szembesül: az objektum színének gyakori változásai az összeszerelő vonalon érzékelő téves ítéletekhez, üreges vagy egyenetlen felületekhez vezetnek a munkadarabok számára, nehéz pontosan rögzíteni egyetlen fényfolttal, és az ellenőrzési adatok vadul ingadoznak összetett körülmények között. Az FJN10-05NI, a Fuwei Electronics által kifejlesztett rúd alakú lézerérzékelő, három alapvető előnye, ezeknek a kihívásoknak a legfontosabb megoldása.

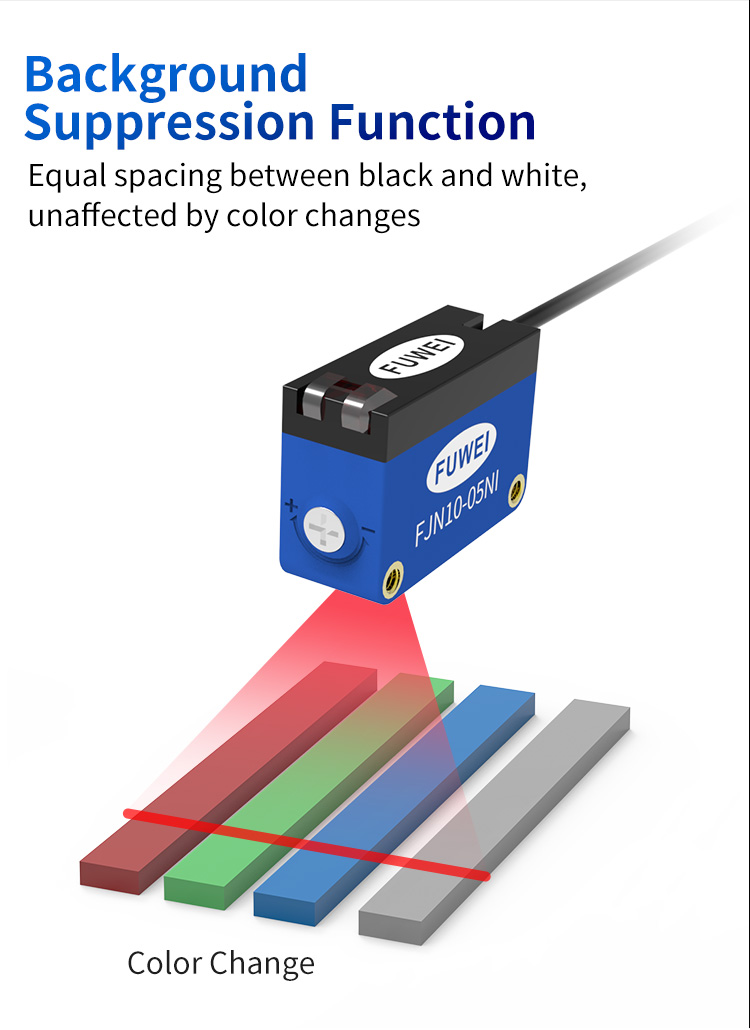

A háttércsökkentés áttörési tervezése A funkcionalitás kiküszöböli a színt, mint egy észlelési akadályt. A hagyományos lézerérzékelők gyakran észlelik a detektálási távolság eltérését, ha fekete-fehér vagy világos-sötét színű tárgyakkal szembesülnek a reflexiós különbségek miatt. Például, amikor a fekete műanyag alkatrészeket észlelik, a válasz távolsága több mint 30% -kal rövidebb, mint a fehér munkadarabok, ami a kalibráláshoz gyakori gyártási vonal leállításához vezet.- Az FJN10-05NI, kétcsatornás háttér-szuppressziós algoritmussal felszerelt, dinamikusan beállítja a lézer-emissziós teljesítményt és a vételi érzékenységet, hogy pontos fekete-fehér egyenlő távolság detektálást érjen el. A 30-500 mm-es detektálási tartományon belül, függetlenül attól, hogy a munkadarab fényes fémfelület, matt műanyag vagy színes bevonat, mindaddig, amíg a tényleges távolság következetes, az érzékelő stabilan kiállíthatja a kapcsolójelet. Miután egy bizonyos autóalkatrész -gyártó elfogadta ezt az érzékelőt, a színes huzalköteg -terminálok észlelésének téves ítélete 12% -ról 0,3% -ra esett vissza, a napi termelési kapacitás közel 2000 egységgel növekedett.

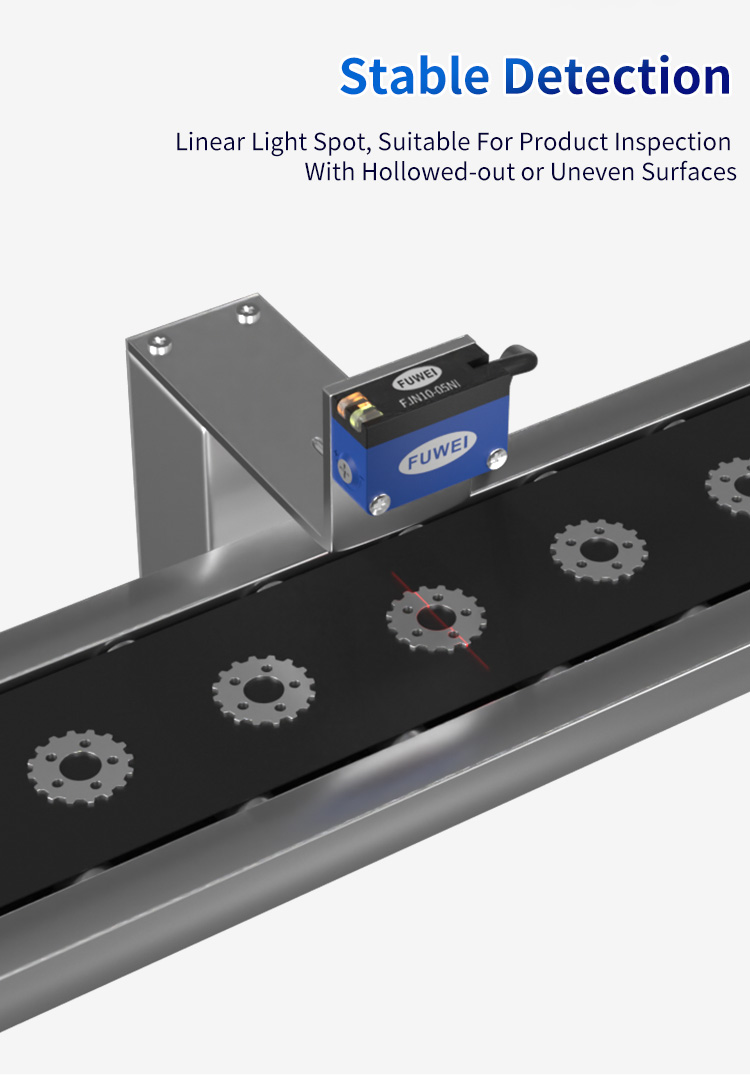

A látható lézeres sáv innovatív kialakítása az optimális megoldást kínálja a speciális felület észlelésére. A hagyományos egypontos lézerérzékelők gyakran nem észlelik a tárgyakat, ha olyan munkadarabokkal, például fogaskerekes fogakkal, perforált lemezekkel vagy hullámosított lemezekkel szembesülnek, mivel a folt csak egyetlen pontot fed le. Amikor a folt pontosan egy üreges területre vagy a depresszió legalacsonyabb pontjára esik, az érzékelő helytelenül ítélheti meg: „nincs tárgy”. Az FJN10-05NI egy speciális aszferikus optikai lencse csoportot alkalmaz, amely a lézert 10 mm hosszú és 0,8 mm szélességű lineáris folttá konvergálja, 12-szer meghosszabbítva a detektálási területet az egypontos érzékelőkhöz képest. Amikor az okostelefon fémkeretében a hőeloszlás lyukait észleli, a lineáris folt egyidejűleg lefedheti a 3–4 lyukakat és a környező szilárd területeket. A visszavert fény eloszlásának elemzésével az érzékelő meghatározza, hogy van -e a munkadarab, és eléri a 99,97%-os észlelési pontossági arányt.

A speciális optikai kialakítás által biztosított detektálási stabilitás biztosítja az érzékelő folyamatos megbízhatóságát komplex működési körülmények között. A hagyományos érzékelők folt alakját könnyen befolyásolják a hőmérséklet-amikor a környezeti hőmérséklet 25 ° C-ról 60 ° C-ra emelkedik, az egypontos folt a lencse hőtágulása és összehúzódása miatt eltolódhat vagy defókuszban, ami a detektálási küszöb sodródását okozhatja. Az FJN10-05NI lencse-szerelvénye alacsony expanziós mikrokristályos üveg anyagot használ, fémház szerkezetével kombinálva, biztosítva, hogy a folt alakja kevesebb, mint 0,05 mm-rel változjon -25 ° C és 70 ° C hőmérsékleti tartományban. A fotovoltaikus modulgyártó a szilícium ostya mikrokraktusának észlelésére használt egy nagy porkoncentrációjú műhelyben és a napi éjszakai hőmérsékleti különbség 15 ° C-os. 3000 órán át tartó folyamatos működés után nem történt hamis riasztás, a karbantartási gyakoriságot 90% -kal csökkentve az előző berendezéshez képest.

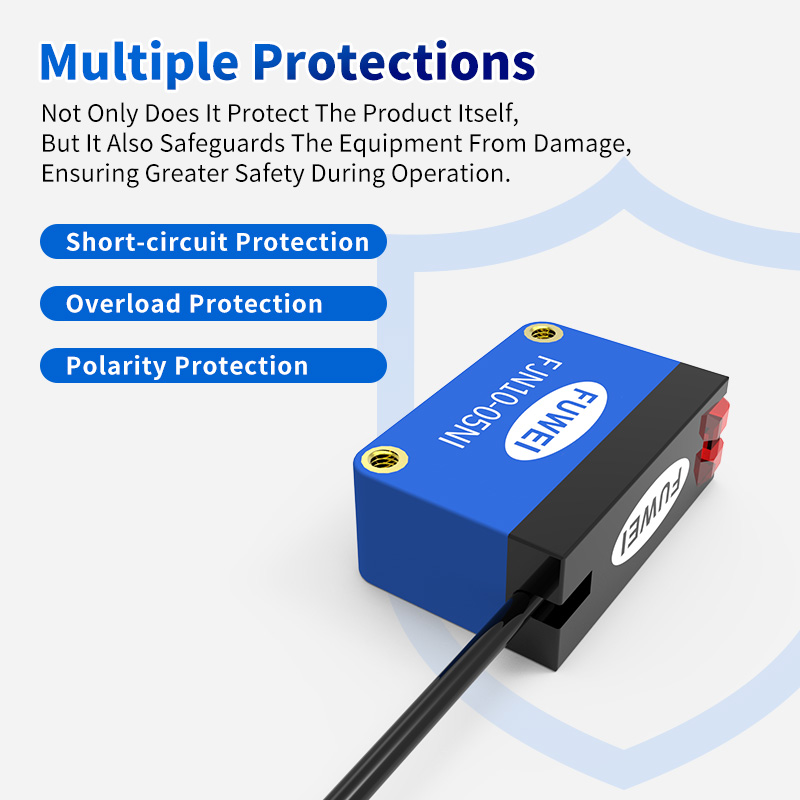

Az ipari automatizálás „szenzoros idegeként”, az FJN10-05NI IP67 védelmi besorolást is tartalmaz, amely képes ellenállni az olajszennyezésnek és a vízkövénynek, miközben támogatja az NPN/PNP kimeneti mód váltását és kompatibilitását a mainstream PLC vezérlő rendszerekkel. Jelenleg ezt az érzékelőt széles körben alkalmazzák a 3C elektronikában, az autóipari gyártásban, a csomagolásban és a nyomtatóiparban, segítve, hogy közel 100 vállalat legyőzze a szűk keresztmetszeteket.

Ahogy az ipari termelés a nagy pontosság és a rugalmasság felé halad, a detektáló berendezések teljesítménybeli különbségei kulcsfontosságú tényezővé válnak a versenyelőnyben. A Fuwell Electronics FJN10-05NI három fő kihívással foglalkozik-a color interferencia, az összetett felületek és a kemény működési körülmények között-az innovatív optikai tervezéssel, a gyártósorok „sas szemével” felszerelve minden alkalommal, hogy a pontos és a hibamentes észlelés biztosítsa.
