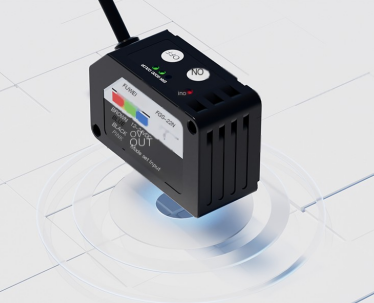

Fuwei FGS-22 sorozatú színérzékelő

A színérzékelő, más néven színérzékelő vagy színfelismerő érzékelő, egy olyan eszköz, amely összehasonlíthatja egy objektum színét egy tanított referencia színgel a szín észlelésére.  Munka alapelve elsősorban a fotodiódok használatára szolgál a környező fény fogadására, és azonosítani a színeket a vett R (piros), G (zöld) és B (kék) elsődleges színek arányának kiszámításával.  Ha a detektálandó szín megegyezik a referenciak színével egy bizonyos hibatartományon belül, a színérzékelő kimutatja a detektálási eredményt.  A Fuwei FGS-22 sorozatú standard érzékelőnek a legjobb LED-es automatikus kiválasztási funkció, az egyszerű beállítás, és képes kielégíteni a különféle standard észlelési igényeket.

A színérzékelőket elsősorban különféle iparágakban használják, például csomagolás, kozmetikumok, kerámia és ételek.

Termékjellemzők:

A detektálási távolság háromszorosa a hasonló színkód -érzékelőknek

A detektálási visszatérési különbség állítható.  Kiküszöböli a tesztelt objektum rázásának hatását

Az egyedi kettős módú mód mind szín-, mind fényintenzitás-észlelési funkciókkal rendelkezik, így az észlelés biztonságosabb és megbízhatóbb;

Kis hangerő

Két pont beállítási módszer

Telepítési utasítások

Kérjük, figyeljen az érzékelő telepítési irányára, amikor felismeri az objektum mozgási irányát.  A meghúzási nyomatéknak 0,8N · m alatt kell lennie.

utasítás

A tanítás beállítása előtt meg kell erősíteni a logó mód vagy a szín mód beállítását.

A „Szín” zöld jelzőfény mindig világít a színes üzemmódban, és a színes üzemmódhoz ki van kapcsolva.

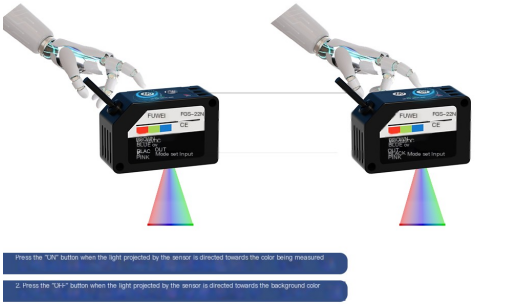

1. Az érzékelő által kivetített fény a tesztelt objektum felé irányul. Nyomja meg a "ON" gombot és a "Jó" zöld jelzőfény villog;

2. Nyomja meg az "OFF" gombot, amikor az érzékelő által kivetített fény a háttér felé irányul;

3. Sikeresen beállítva: ": A jó" zöld jelzőfény mindig világít, jelezve, hogy a mérő normálisan megkezdi a detektálást;

A beállítás sikertelen ": téved" A piros jelzőfény háromszor villog, és visszatér az előző beállítási állapotba. Ebben az időben kövesse az 1. és 2. lépést a visszaállításhoz;

4. A NO (általában nyitott) NC -re (általában zárt) kimeneti módra váltáshoz az 1. és 2. lépés beállításának sorrendjét meg kell változtatni.
