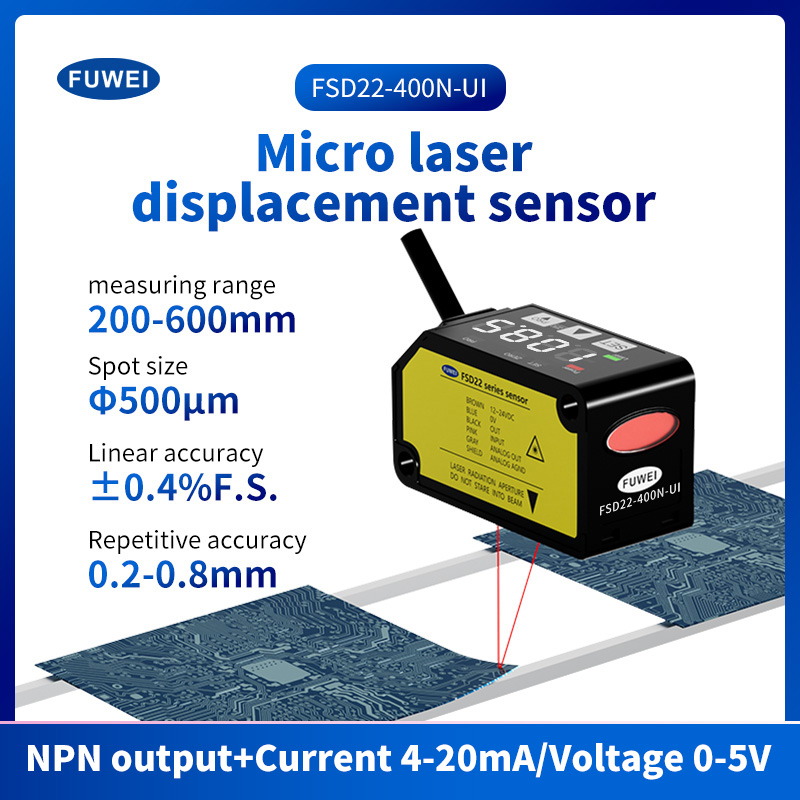

Termék jellemzők:
Cikkszám: FSD22-400N-UI
Mérési középpont távolság: 400 mm
Mérési tartomány: ± 200 mm
Ismételhetőség: 300 μm (mérési távolság 200-400 mm)
800 μm (mérési távolság 400-600 mm)
Linearitás: ±0,3% F.S. (mérési távolság 200-400 mm)
±0,4%F.S. (mérési távolság 400-600 mm)
A gerenda átmérője: kb. ø500 μm
Vezérlő kimenet: PNP
Tápfeszültség: 12-24V DC ±10%, hullámosság P-P 10% vagy kevesebb
Analóg feszültség kimenet: Kimeneti tartomány: 0 és +5 V között (riasztáskor: +5,2 V)
Analóg áramkimenet: Kimeneti tartomány: 4-20mA (riasztáskor: 0mA)
Válaszidő: 1,5 ms / 5 ms / 10 ms között kapcsolható
Védettség: IP67
Környezeti hőmérséklet: -10 és +45°C között (nem megengedett a páralecsapódás vagy jegesedés), Tárolás: -20 - +60°C
Kábel: 0,2 mm2 5 eres kompozit kábel, 2 m hosszú

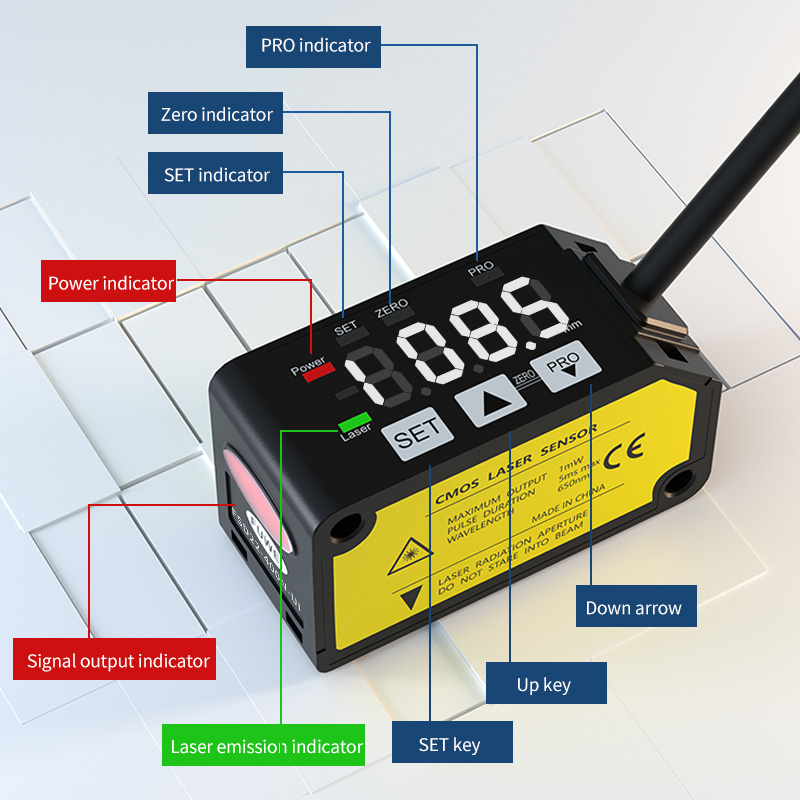

Panel bemutatása:

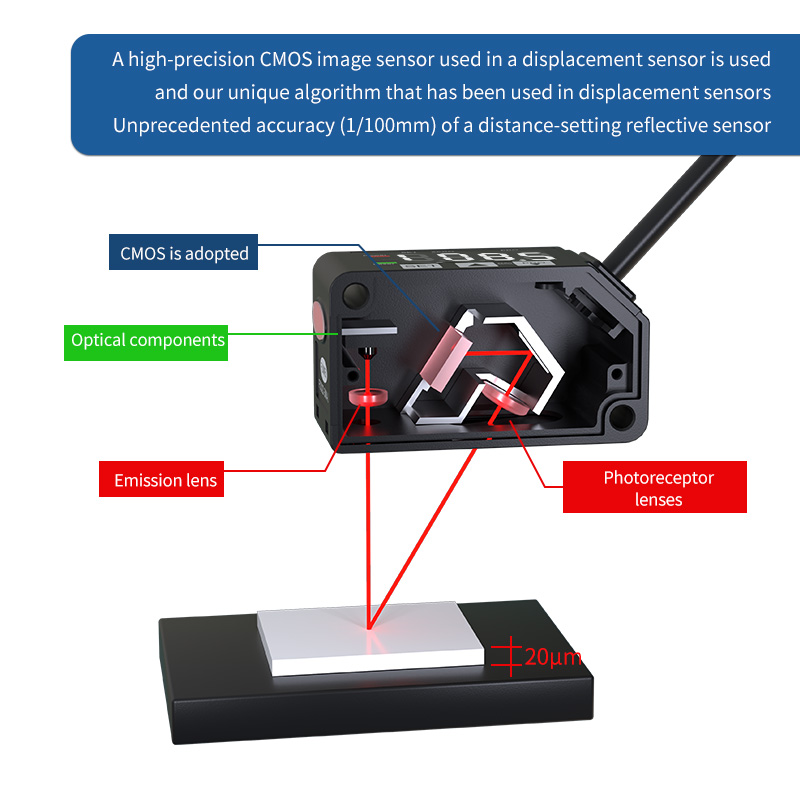

Nagy pontosságú CMos képeket használnak Az érzékelő egyedi algoritmusa
Az elmozdulásérzékelőben használt nagy pontosságú CMOS képérzékelőt és az elmozdulásérzékelőkben használt egyedi algoritmusunkat alkalmazzák. A távolságot beállító fényvisszaverő érzékelő példátlan pontossága (1/100 mm)

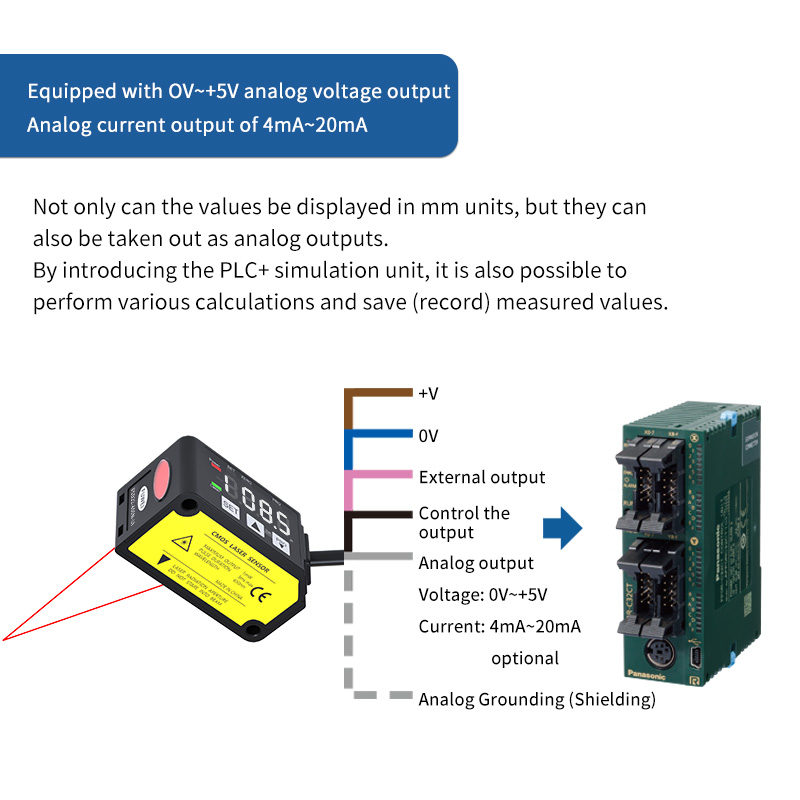

OV~+5V analóg feszültségkimenettel felszerelve 4mA~20mA analóg áramkimenet
Az értékek nem csak mm-ben jeleníthetők meg, hanem analóg kimenetként is kivehetők. A PLC+ szimulációs egység bevezetésével lehetőség nyílik különféle számítások elvégzésére és a mért értékek mentésére (rögzítésére)
Nullázási funkció
Ez egy olyan funkció, amely lehetővé teszi a mért érték erőszakos nullázását. A nullapont tetszőlegesen meghatározható, az észlelt objektum magasságát az alapértékre állítva könnyen használható tűrések vagy metszetkülönbségek mérésekor.
Kényelmesekkel felszerelve Kapcsoló beállítási funkció
Ha az érzékelő oldalán észlelési objektum található, az érzékelés a háttérobjektum Benchmark értékének megfelelően állítható be. Ez egy kényelmes funkció az objektum méretében bekövetkezett változások észlelésére.
(Ha az észlelt objektumot használjuk alapként)
Állítsa be a referenciaértéket a háttérobjektum oldalán az észlelt objektum alapján. Maradjon távol a háttértől. A test használati ideje.

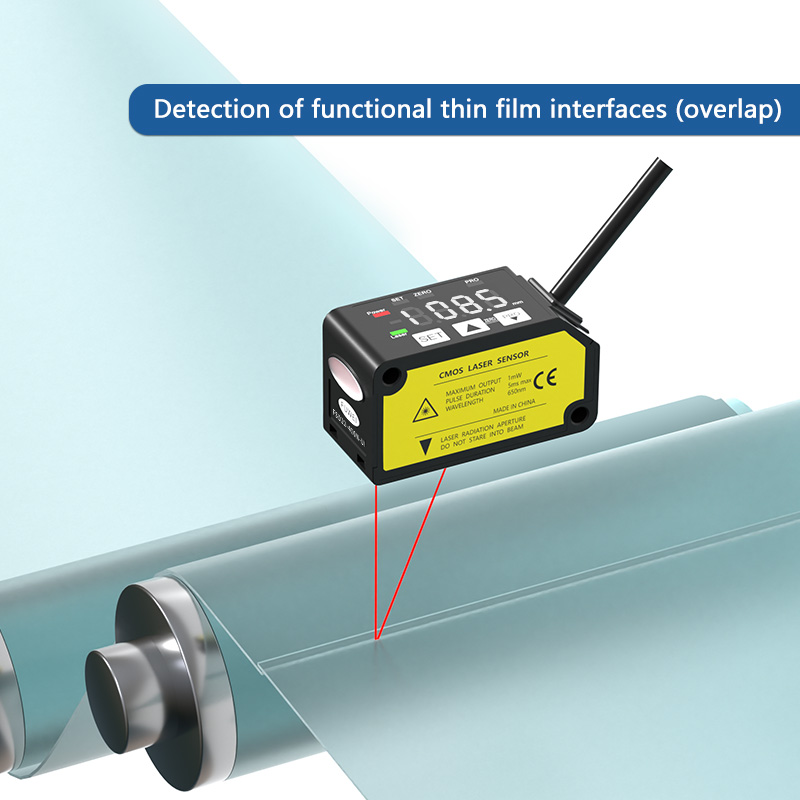

Jelenet alkalmazás:
Határozza meg a hordozó vetemedését
Az ólomkeretek átfedésének észlelése
Az elektronikus alkatrészek házának elülső és hátsó részének megítélése
Határozza meg a tömítések jelenlétét vagy hiányát
A vezetékek méretei:

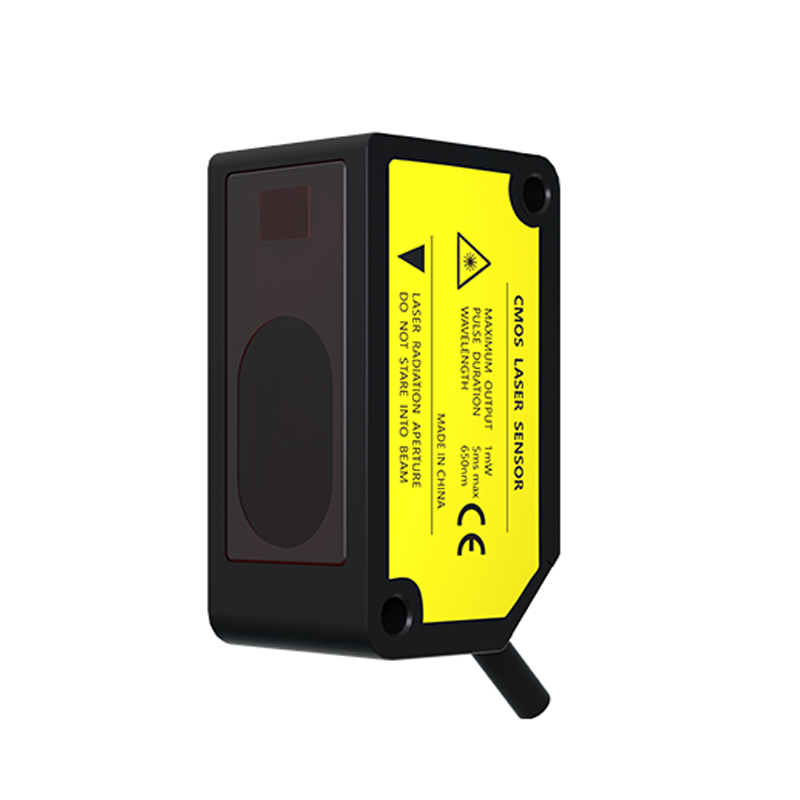

Termékbemutató:
Paraméter specifikációk:
| típus |
Mérés középső 30 mm-es típus |
Mérés középső 50 mm-es típus |
Mérés középső 100 mm-es típus |
Mérés középső 200 mm-es típus |
Mérés középső 400 mm-es típus |
|
| Analóg+NPN kimenet |
FSD22-30N-UI |
FSD22-50N-UI |
FSD22-100N-UI | FSD22-200N-UI |
FSD22-400N-UI |
|
| Analóg+PNP kimenet |
FSD22-30P-UI | FSD22-50P-UI |
FSD22-100P-UI |
FSD22-200P-UI |
FSD22-400P-UI |
|
| Mérési középpont távolság |
30 mm |
50 mm |
100 mm |
200 mm |
400 mm |
|
| Mérési tartomány |
±5 mm |
±15 mm |
±35 mm |
±80 mm |
±200 mm |
|
| A gerenda átmérője (3. megjegyzés) |
kb. ø50 μm |
kb. ø70 μm |
kb. ø120 μm |
kb. ø300 μm |
kb. ø500 μm |
|
| Ismételhetőség |
10μm |
30μm |
100μm |
200μm |
300 μm (mérési távolság 200-400 mm) 800 μm (mérési távolság 400-600 mm) |
|
| Linearitás |
±0,3%F.S. |
±0,3%F.S. |
±0,3%F.S. (mérési távolság 200-400 mm) ±0,4%F.S. (mérési távolság 400-600 mm) |
|||
| Hőmérséklet jellemző |
0,03% F.S./°C |
|||||
| Fényforrás |
Vörös félvezető lézer, 2. osztály [JIS / IEC / GB / FDA (2. megjegyzés)] Max. Kimenet: 1mW, Emissziós csúcs hullámhossz: 655nm |
|||||
| Tápfeszültség |
12–24 V DC ±10%, Ripple P-P 10% vagy kevesebb |
|||||
| Energiafelhasználás |
40mA vagy kevesebb (24V DC tápfeszültségnél), 65mA vagy kevesebb (12V DC tápfeszültségnél) |
|||||
| Vezérlő kimenet |
NPN nyitott kollektoros tranzisztor •Maximális nyelőáram: 50mA •Rögzített feszültség: 30V DC vagy kevesebb (Vezérlő kimenet és 0V között) • Maradék feszültség: 1,5 V vagy kevesebb (50mA nyelőáramnál) • Szivárgási áram: 0,1 mA vagy kevesebb |
PNP nyitott kollektoros tranzisztor •Maximális forrásáram: 50mA •Rögzített feszültség: 30V DC vagy kevesebb (Vezérlő kimenet és +V között) • Maradék feszültség: 1,5 V vagy kevesebb (50 mA forrásáram mellett) • Szivárgási áram: 0,1 mA vagy kevesebb |
||||
| Világos-ON vagy Sötét-BE kapcsolható |
||||||
| Beépített (automatikus visszaállítási típus) |
||||||
| Analóg kimenet |
Analóg feszültség kimenet |
• Kimeneti tartomány: 0 és +5 V között (riasztáskor: +5,2 V) •Kimeneti impedancia: 100Ω |
||||
| Analóg áramkimenet |
• Kimeneti tartomány: 4-20 mA (riasztáskor: 0 mA) • Terhelési impedancia: 300Ω vagy kevesebb |
|||||
| Válaszidő |
Átkapcsolható 1,5 ms / 5 ms / 10 ms között |
|||||
| Külső bemenet |
NPN érintésmentes bemenet • Beviteli feltételek Érvénytelen: +8 - +V DC vagy nyitott Érvényes: 0 - +1,2 V DC •Bemeneti impedancia: kb. 10kΩ |
PNP érintésmentes bemenet • Beviteli feltételek Érvénytelen: 0 - +0,6 V DC vagy nyitott Érvényes: +4 - +V DC •Bemeneti impedancia: kb. 10kΩ |
||||
| Védelem |
IP67 (IEC) |
|||||
| A szennyezettség mértéke |
2 |
|||||
| Környezeti hőmérséklet |
-10 - +45°C (nem megengedett a páralecsapódás vagy jegesedés), Tárolás: -20 - +60°C |
|||||
| Környezeti páratartalom |
35-85% relatív páratartalom, tárolás: 35-85% relatív páratartalom |
|||||
| Környezeti megvilágítás |
Izzólámpa: Az elfogadható felületi megvilágítás 3000ℓx vagy kevesebb |
|||||
| Üzemi magasság |
2000 m vagy kevesebb |
|||||
| Kábel |
0,2 mm2 5 eres kompozit kábel, 2 m hosszú |
|||||
| Anyag |
Ház: alumínium présöntvény, előlap: akril |
|||||
| Súly |
kb. 85g (kábellel együtt) |
|||||
| Alkalmazható szabvány |
EMC-irányelvnek való megfelelés, FDA szabvány, UL elismerés |
|||||
| Megjegyzések: |
|
|
|
|
|
|
| 1) Tápfeszültség: 24 V DC, környezeti hőmérséklet: +20°C, válaszidő: 10 ms, és a mérési középpont távolság analóg kimeneti értéke nem meghatározott mérési körülményekhez használatos. A téma a fehér kerámia. |
||||||
| 2) Ez az FDA szabványon alapul, az FDA szabvány 50. számú lézeres közleménye szerint. |
||||||
| 3) Ez a méret a mérési középpont távolságában. Ezeket az értékeket a középső fényintenzitás 1/e2 (kb. 13,5%) felhasználásával határoztuk meg. A megadott területen kívüli szivárgó fény miatt az érzékelési pont körüli reflexió nagyobb lehet, mint a ponton, és ez befolyásolhatja a mérési értéket. |
||||||
