Termék jellemzők:
Mérési tartomány: 60-110mm
Kimeneti mód: kapcsolómennyiséggel és RS485 kommunikációval (ModBus protokoll támogatása)
Linearitási pontosság: nagy pontosságú típus: ±0,1% F.S. (60-110 mm)
Ismételhetőség: 60um
Felbontás: 30 um
Folt mérete: Φ0,5 mm 85 mm-nél
Pontos mérési képesség
A nagy pontosságú CMOS érzékelők és az egyedülálló algoritmusok rendkívül nagy lineáris pontossággal érintésmentes és kopásmentes mérést tesznek lehetővé.
Érzékelési tartalom:
Adatokat kommunikálhat felső szintű eszközökkel, például PLC-vel
Az RS-485 interfész segítségével akár 32 érzékelő csatlakoztatható (mindegyik érzékelőnek külön-külön beállított címe van), kérés üzeneteket küldve a PLC-től és visszaküldve a mérési értékeket.
Apró lézerfolt
Jó fekete-fehér színkülönbség, mindössze 0,5 mm-es foltmérettel, pontosan érzékeli a kis tárgyakat.
Erőteljes működési funkciók
Hatékony működési funkciók: gazdag tartomány és precíziós lehetőségek különböző módokkal és szűrési beállításokkal, nullapont beállítással, egypontos beállítással, ablaktanítással, szimulációs leképezés beállításával és egyéb funkciókkal kombinálva. Stabil és rugalmas folyamatvezérlés és észlelés biztosítása.
Rugalmas kimeneti módszerek
Rugalmas kimeneti mód: beépített kapcsolókimenet (NPN/PNP/PULL-PUSH) + 4,20 mA vagy RS-485 analóg kimenet, és támogatja a MODBUS protokollt, a vezérlőhöz való csatlakozás nélkül, függetlenül működik, függetlenül attól, hogy PLC vagy ipari számítógép, könnyen csatlakoztatható közvetlenül.
Digitális kijelző
Könnyen beállítható az elmozdulás mennyiségének megerősítése közben.
IP67
Az lP67 védőszerkezet magas páratartalmú és poros környezetben is használható. A beépítési lyukba egy fém béléscsövet helyeznek, amely 0,8 N · m nyomatékkal biztonságosan rögzíthető.
Kényelmes Telepítés
A vezérlő funkciói mind be vannak építve az érzékelőbe, így nincs szükség további vezérlőkre a helytakarékosság érdekében.
támogatja az NPN/PNP polaritást
A huzalozási mód megváltoztatásával egy termék kompatibilis lehet mindkét NPN/PNP polaritással, ezáltal csökken a modellregisztráció szükségessége a karbantartáshoz és karbantartáshoz.
Operation Paneland funkciók:

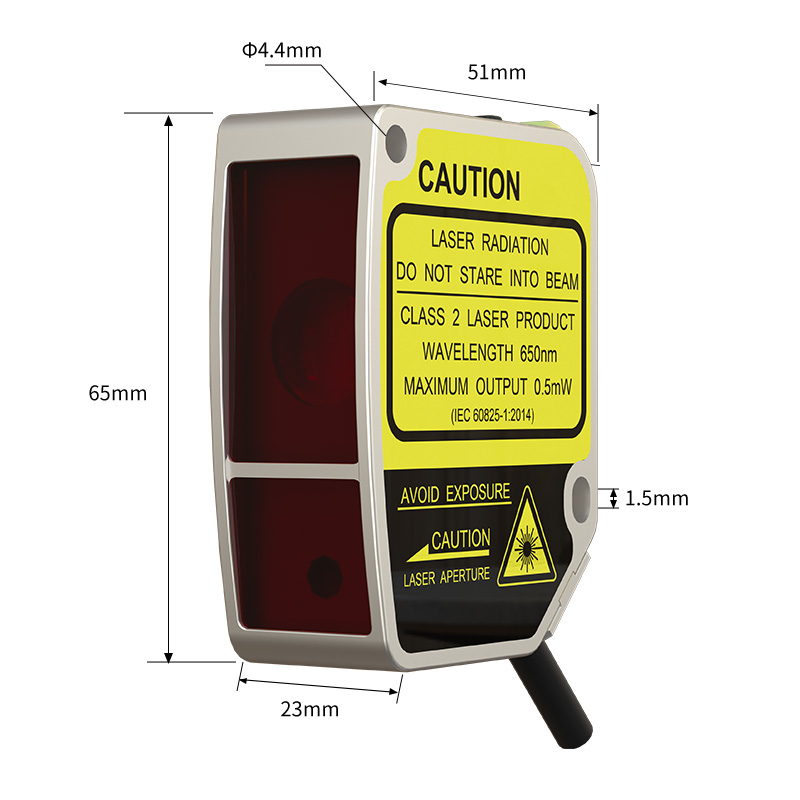

Termék méret:
Bekötési irányelvek:
Leírás:
Cikkszám RS-485 kimenet Bekapcsolásjelző: Zöld LED; Mozgásjelző: Sárga LED; Riasztásjelző: sárga LED Csavar (M4X35mm)X2, AnyaX2, Alátét X 2, Rögzítő konzolok 、 Használati utasítás ①Tesztkörülmények: Staidard adatok 23 ± 5 °C-on;Tápfeszültség 24VDC;30 perces bemelegítés a teszt előtt; Mintavételi időszak 2ms; Átlagos mintavételi idők 100; Szabványos érzékelő objektum 90%-ban fehér kártya

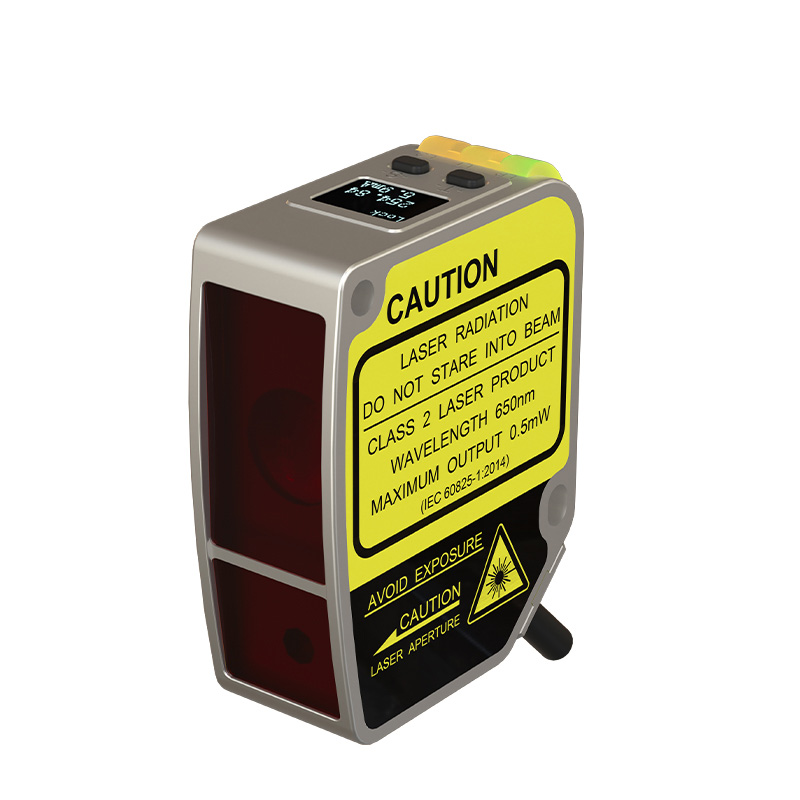

Digitális kijelzős lézeres elmozdulásérzékelő
FSD11-30-RS485-M
FSD11-50-RS485-M
FSD11-85-RS485-M
Középtávolság mérése
30 mm
50 mm
85 mm
Mérési tartomány
±5 mm
±15 mm
±25 mm
Teljes tartomány (F.S.)
10 mm
30 mm
50 mm
Világos foltméret
Φ0,5mm@30mm
Φ0,5mm@50mm
Φ0,5mm@85mm
Felbontás
2,5um@30mm
10um@50mm
30um@85mm
Stabilan ismétlődik①②③
5um
20um
60um
Hőmérséklet drift
±0,08% F.S./°C
±0,02% F.S./°C
±0,04% F.S./°C
Lineáris pontosság①②
Kérjük, tekintse meg az egyes modellek specifikációit
Tápfeszültség
RS-485:10...30VDC;4...20mA:12...24VDC
Terhelési áram
200mA
Feszültségesés
<2,5V
Fényforrás típusa
Vörös lézer (650 nm); Lézeres szint: 2. osztály
Dimenzió
65*51*23mm
1. kimenet
Digitális érték: RS-4S5 (ModBus protokoll támogatása); Analóg: 4...20mA (Teherellenállás <390Ω)
2. kimenet
Kapcsolóérték: PUSH-PULL/NPN/PNP NO/NC Beállítható
Távolság beállítása
RS-485:billentyűnyomás/RS-485 beállítás;4...20mA:gombnyomás beállítás
Válaszidő
2 ms, 16 ms, 40 ms Beállítható
Indikátor
Kijelző
OLED kijelző (méret: 14*10,7 mm)
Beépített funkció④
•Slave cím és portsebesség beállítása •Nulla beállítása •Termék önellenőrzése •Kimenet beállítása •Paraméterlekérdezés •Átlagos beállítás •Analóg térképbeállítások •Egypontos tanítás •Ablakos tanítás •Gyári alapbeállítás
Védőáramkör⑤
Rövidzárlat, fordított polaritás, túlterhelés elleni védelem
Szolgáltatási környezet
Üzemi hőmérséklet: -10... .+50®C; Tárolási hőmérséklet: -20.. ..+70°C Környezet páratartalom:35...85%RH (nincs páralecsapódás)
Anti környezeti fény
Izzólámpa: <3000 lux
Védelmi fokozat
IP67
Anyag
Ház: Alumínium; Lencsevédő: PMMA Kijelzőpanel: PC
Rezgésálló
10...55Hz Dupla amplitúdó 1mm, egyenként 2 óra X,XZ irányban
Impulzus ellenállás
500m/s2 (körülbelül 50G), 3-szor X,Y,Z irányban
Csatlakozási mód
2 m 5 tűs/4 tűs PVC kábel (5 tűs: RS-485 kimenet; 4 tűs: analóg kimenet)

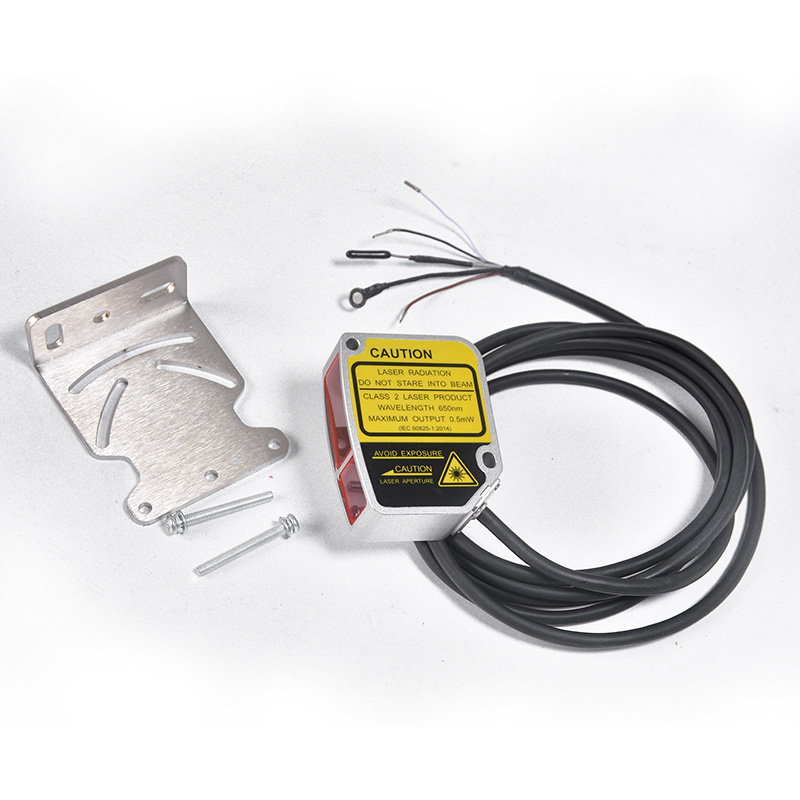

Accessoiy
Megjegyzés:
②A statisztikai adatok a 3
③Ismétlési pontosság: 23 ± 5 °C-os környezet^。％ fényvisszaverő fehér kártya, 100 vizsgálati eredmény
④Slave cím, adatátviteli sebesség beállítás csak RS-485 sorozat esetén
⑤ Védőáramkör csak a kapcsolókimenethez
