Termék jellemzők:
Mérési tartomány: 35-65mm
Kimeneti mód: kapcsolómennyiséggel és RS485 kommunikációval (ModBus protokoll támogatása)
Linearitási pontosság: nagy pontosságú típus: ±0,1% F.S. (35-65 mm)
Ismételhetőség: 20um
Felbontás: 10um
Folt mérete: Φ0,5 mm 50 mm-nél
Válaszidő: 2ms/16ms/40ms beállítható
Környezeti fény ellenállása: izzólámpa ≥ 3000 lux
Kezelőpanel: OLED digitális kijelző
Hőmérséklet-eltolódás: ±0,02%F.S./°C
Pontos mérési képesség
Nagy pontosságú CMOS érzékelők és egyedi algoritmusok rendkívül nagy lineáris pontossággal érintésmentes és kopásmentes mérést tesznek lehetővé.
Adatokat kommunikálhat felső szintű eszközökkel, például PLC-vel
Az RS-485 interfész segítségével akár 32 érzékelő csatlakoztatható (mindegyik érzékelőnek külön-külön beállított címe van), kérés üzeneteket küldve a PLC-től és visszaküldve a mérési értékeket.
Apró lézerfolt
Jó fekete-fehér színkülönbség, mindössze 0,5 mm-es foltmérettel, pontosan érzékeli a kis tárgyakat.
Erőteljes működési funkciók
Erőteljes működési funkciók: gazdag tartomány és precíziós lehetőségek különböző módokkal és szűrési beállításokkal, nullapont beállítással, egypontos beállítással, ablaktanítással, szimulációs leképezés beállításával és egyéb funkciókkal kombinálva. Stabil és rugalmas folyamatvezérlés és észlelés biztosítása.
Rugalmas kimeneti módszerek
Rugalmas kimeneti mód: beépített kapcsolókimenet (NPN/PNP/PULL-PUSH) + 4,20 mA vagy RS-485 analóg kimenet, és támogatja a MODBUS protokollt, a vezérlőhöz való csatlakozás nélkül, függetlenül működik, függetlenül attól, hogy PLC vagy ipari számítógép, könnyen csatlakoztatható közvetlenül.
Digitális kijelző
Könnyen beállítható az elmozdulás mennyiségének megerősítése közben.
IP67
Az IP67 védőszerkezet magas páratartalmú és poros környezetben is használható. A beépítési lyukba egy fém béléscső van behelyezve, amely 0,8 N · m nyomatékkal biztonságosan rögzíthető.
Kényelmes Telepítés
A vezérlő funkciói mind az érzékelőbe integrálva vannak, így nincs szükség további vezérlőkre a helytakarékosság érdekében.
támogatja az NPN/PNP polaritást
A huzalozási mód megváltoztatásával egy termék kompatibilis lehet mindkét NPN/PNP polaritással, ezáltal csökken a modellregisztráció szükségessége a karbantartáshoz és karbantartáshoz.
Operation Paneland funkciók:
Termék méret:
Bekötési irányelvek:
Leírás:
Cikkszám RS-485 kimenet Bekapcsolásjelző: Zöld LED; Mozgásjelző: Sárga LED; Riasztásjelző: sárga LED

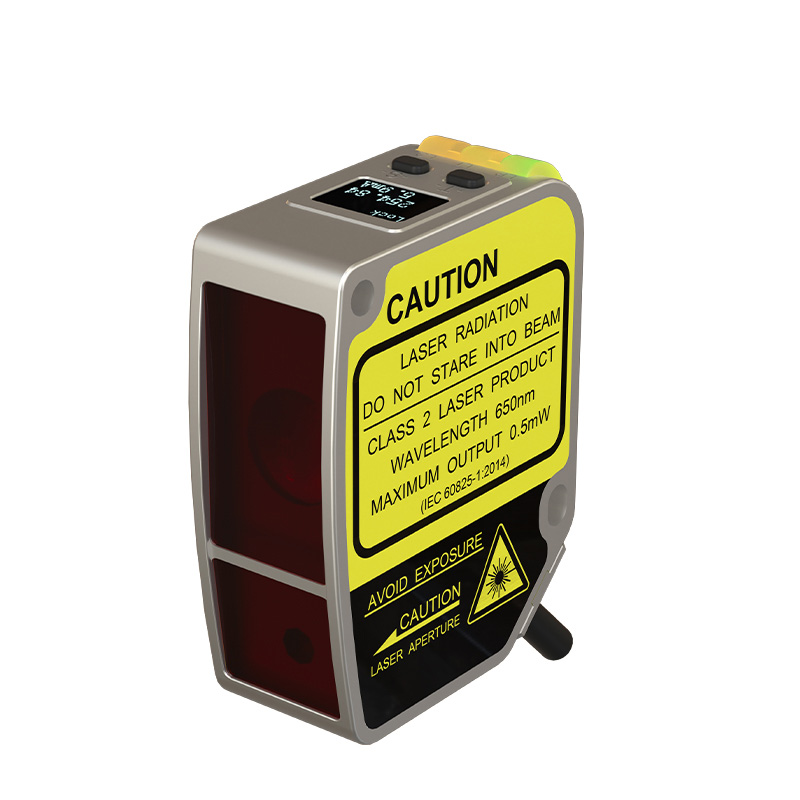

Digitális kijelzős lézeres elmozdulásérzékelő
FSD11-30-RS485-M
FSD11-50-RS485-M
FSD11-85-RS485-M
Középtávolság mérése
30 mm
50 mm
85 mm
Mérési tartomány
±5 mm
±15 mm
±25 mm
Teljes tartomány (F.S.)
10 mm
30 mm
50 mm
Világos foltméret
Φ0,5mm@30mm
Φ0,5mm@50mm
Φ0,5mm@85mm
Felbontás
2,5um@30mm
10um@50mm
30um@85mm
Stabilan ismétlődik①②③
5um
20um
60um
Hőmérséklet drift
±0,08% F.S./°C
±0,02% F.S./°C
±0,04% F.S./°C
Lineáris pontosság①②
Kérjük, tekintse meg az egyes modellek specifikációit
Tápfeszültség
RS-485:10...30VDC;4...20mA:12...24VDC
Terhelési áram
200mA
Feszültségesés
<2,5V
Fényforrás típusa
Vörös lézer (650 nm); Lézeres szint: 2. osztály
Dimenzió
65*51*23mm
1. kimenet
Digitális érték: RS-4S5 (ModBus protokoll támogatása); Analóg: 4...20mA (Teherellenállás <390Ω)
2. kimenet
Kapcsolóérték: PUSH-PULL/NPN/PNP NO/NC Beállítható
Távolság beállítása
RS-485:billentyűnyomás/RS-485 beállítás;4...20mA:gombnyomás beállítás
Válaszidő
2 ms, 16 ms, 40 ms Beállítható
Indikátor
Kijelző
OLED kijelző (méret: 14*10,7 mm)
