Termék jellemzők:
Mérési tartomány: 35-65mm
Kimeneti mód: kapcsolással és RS485 kommunikációval (ModBus protokoll támogatása)
Linearitási pontosság: Szabvány: ±0,3% F.S. (35-65 mm)
Ismételhetőség: 20um
Felbontás: 10um
Folt mérete: Φ0,5 mm 50 mm-nél
Válaszidő: 2ms/16ms/40ms beállítható
Környezeti fény ellenállása: izzólámpa ≥ 3000 lux
Kezelőpanel: OLED digitális kijelző
Hőmérséklet-eltolódás: ±0,02%F.S./°C
Pontos mérési képesség
Nagy pontosságú CMOS érzékelők és egyedi algoritmusok rendkívül nagy lineáris pontossággal érintésmentes és kopásmentes mérést tesznek lehetővé.
Adatokat kommunikálhat felső szintű eszközökkel, például PLC-vel
Az RS-485 interfész segítségével akár 32 érzékelő csatlakoztatható (mindegyik érzékelőnek külön-külön beállított címe van), kérés üzeneteket küldhet a PLC-től és visszaküldheti a mérési értékeket.
Apró lézerfolt
Jó fekete-fehér színkülönbség, mindössze 0,5 mm-es foltmérettel, pontosan érzékeli a kis tárgyakat.
Erőteljes működési funkciók
Hatékony működési funkciók: gazdag tartomány és precíziós lehetőségek különböző módokkal és szűrési beállításokkal, nullapont beállítással, egypontos beállítással, ablaktanítással, szimulációs leképezés beállításával és egyéb funkciókkal kombinálva. Stabil és rugalmas folyamatvezérlés és észlelés biztosítása.
Rugalmas kimeneti módszerek
Rugalmas kimeneti mód: beépített kapcsolókimenet (NPN/PNP/PULL-PUSH)+4,20 mA vagy RS-485 analóg kimenet, és támogatja a MODBUS protokollt, a vezérlőhöz való csatlakozás nélkül, függetlenül működik, függetlenül attól, hogy PLC-ről vagy RS-485-ről van szó ipari számítógép, könnyen csatlakoztatható közvetlenül.
Digitális kijelző
Könnyen beállítható az elmozdulás mennyiségének megerősítése közben.
IP67
Az lP67 védőszerkezet magas páratartalmú és poros környezetben is használható. A beépítési lyukba egy fém béléscsövet helyeznek, amely 0,8 N·m nyomatékkal biztonságosan rögzíthető.
Kényelmes telepítés
A vezérlő funkciói mind az érzékelőbe integrálva vannak, így nincs szükség további vezérlőkre a helytakarékosság érdekében.
Támogatja az NPN/PNP polaritást
A huzalozási mód megváltoztatásával egy termék kompatibilis lehet mindkét NPN/PNP polaritással, ezáltal csökken a modellregisztráció szükségessége a karbantartáshoz és karbantartáshoz.

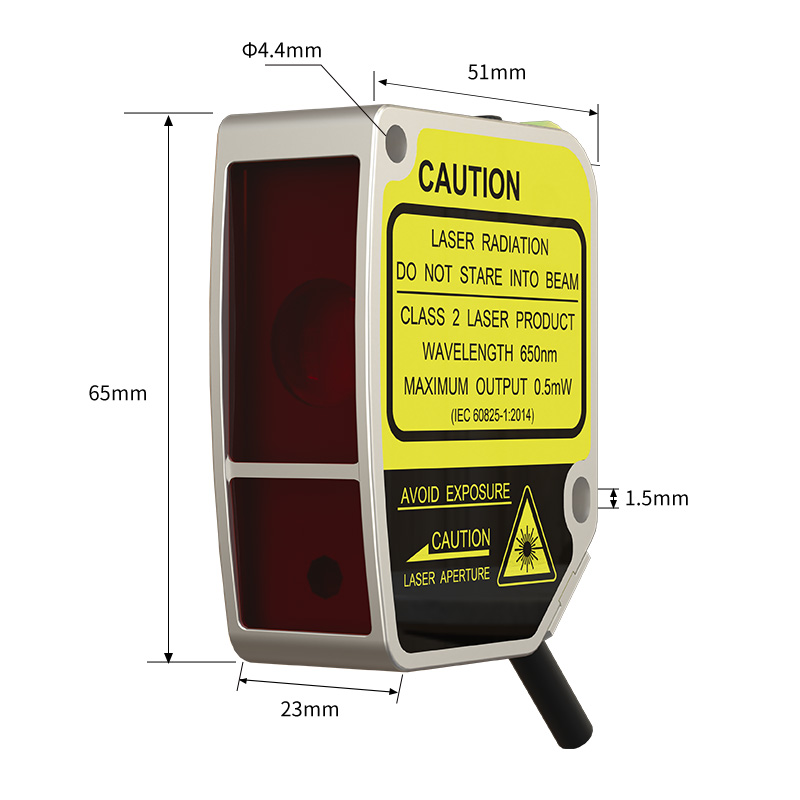

Termék méret:
Bekötési irányelvek:
Leírás:
| Digitális kijelzős lézeres elmozdulásérzékelő |
|||
|
Cikkszám RS-485 kimenet |
FSD11-30-RS485-M |
FSD11-50-RS485 |
FSD11-85-RS485-M |
| Középtávolság mérése |
30 mm |
50mm8 | 85 mm |
| Mérési tartomány |
±5 mm |
±15 mm |
±25 mm |
| Teljes tartomány (F.S.) |
10 mm |
30 mm |
50 mm |
| Világos foltméret |
Φ0,5mm@30mm |
Φ0,5mm@50mm |
Φ0,5mm@85mm |
| Felbontás |
2,5um@30mm |
10um@50mm |
30um@85mm |
| Stabilan ismétlődik①②③ |
5um |
20um |
60um |
| Hőmérséklet drift |
±0,08% F.S./°C |
±0,02% F.S./°C |
±0,04% F.S./°C |
| Lineáris pontosság①② |
Kérjük, tekintse meg az egyes modellek specifikációit |
||
| Tápfeszültség |
RS-485:10...30VDC;4...20mA:12...24VDC |
||
| Terhelési áram |
200mA |
||
| Feszültségesés |
<2,5V |
||
| Fényforrás típusa |
Vörös lézer (650 nm); Lézeres szint: 2. osztály |
||
| Dimenzió |
65*51*23mm |
||
| 1. kimenet |
Digitális érték: RS-4S5 (ModBus protokoll támogatása); Analóg: 4...20mA (Teherellenállás <390Ω) |
||
| 2. kimenet |
Kapcsolóérték: PUSH-PULL/NPN/PNP NO/NC Beállítható |
||
| Távolság beállítása |
RS-485:billentyűnyomás/RS-485 beállítás;4...20mA:gombnyomás beállítás |
||
| Válaszidő |
2 ms, 16 ms, 40 ms Beállítható |
||
| Indikátor |
Bekapcsolásjelző: Zöld LED; Mozgásjelző: Sárga LED; Riasztásjelző: sárga LED |
||
| Kijelző |
OLED kijelző (méret: 14*10,7 mm) |
||
| Beépített funkció④ |
•Slave-cím és portsebesség beállítása •Nulla beállítása •Termék önellenőrzése •Kimenet beállítása •Paraméterlekérdezés •Átlagos beállítás •Analóg térképbeállítások •Egypontos tanítás •Ablakos tanítás •Gyári alapbeállítás |
||
| Védőáramkör⑤ |
Rövidzárlat, fordított polaritás, túlterhelés elleni védelem |
||
| Szolgáltatási környezet |
Üzemi hőmérséklet:-10... .+50®C; Tárolási hőmérséklet: -20.. ..+70°C Környezeti páratartalom:35...85%RH (nincs páralecsapódás) |
||
| Anti környezeti fény |
Izzólámpa: <3000 lux |
||
| Védelmi fokozat |
IP67 |
||
| Anyag |
Ház: Alumínium; Lencsevédő: PMMA Kijelzőpanel: PC |
||
| Rezgésálló |
10...55Hz Dupla amplitúdó 1mm, egyenként 2 óra X,XZ irányban |
||
| Impulzus ellenállás |
500m/s2 (körülbelül 50G), 3-szor X,Y,Z irányban |
||
| Csatlakozási mód |
2 m 5 tűs/4 tűs PVC kábel (5 tűs: RS-485 kimenet; 4 tűs: analóg kimenet) |
||

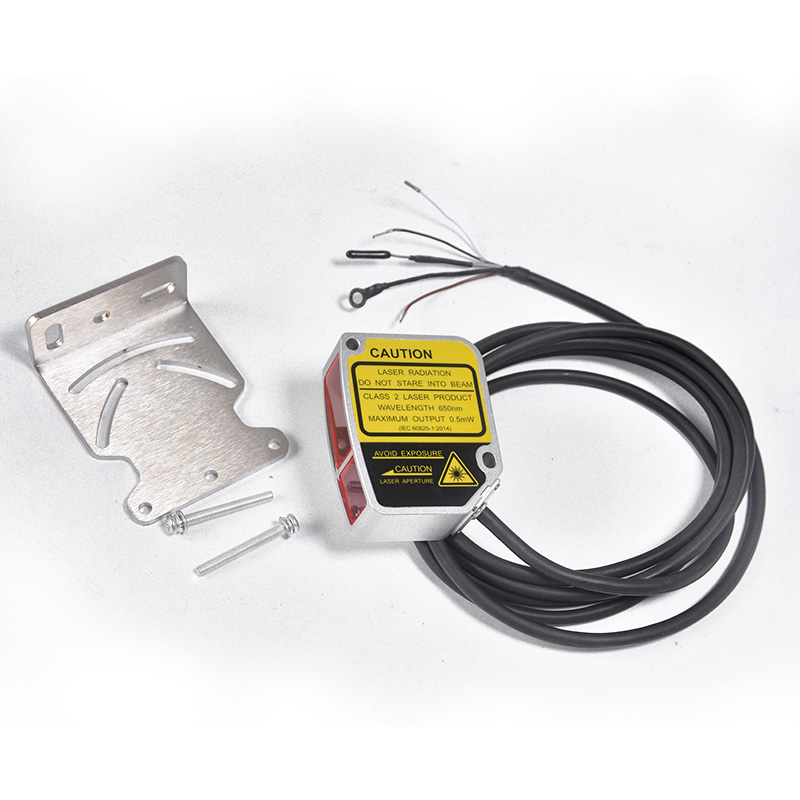

| Accessoiy |
Csavar (M4X35mm)X2, AnyaX2, Alátét X 2, Rögzítő konzolok 、 Használati utasítás |
||
