Termékjellemzők ：
Mérési tartomány: 25-35 mm
Kimeneti mód: Kapcsolóval és RS485 kommunikációval (támogató Modbus protokoll)
Linearitási pontosság: Standard: ± 0,3% F.S. (25-35 mm)
Megismételhetőség: 5um
Felbontás: 2.5um
Spot méret: φ0,5 mm 30 mm -en
Válaszidő: 2ms/16ms/40ms beállítható
Specifikáció:
|
Szabványtípus |
RS-485 |
FSD11-30-RS485 |
FSD11-50-RS485 |
FSD11-85-RS485 |
| 4-20Ma |
FSD11-30-AA |
FSD11-50-AA |
FSD11-85-AA |
|
|
Nagy pontosságú típus |
RS-485 | FSD11-30-RS485-M |
FSD11-50-RS485-M |
FSD11-85-RS485-M |
| 4-20Ma |
FSD11-30-AA-M |
FSD11-50-AA-M |
FSD11-85-AA-M |
|
|
Mérje meg a középső távolságot |
30 mm |
50 mm |
85 mm |
|
| Mérési tartomány |
5 mm |
15 mm |
25 mm |
|
| F.S. |
10 mm |
30 mm |
50 mm |
|
| Linearitás |
Szabványtípus: RS485:+0,3%FS; 4-20Ma:+0,4%fs. |
|||
| Nagy precíziós típus: RS485: ± 0,1%FS; 4-20Ma: ± 0,1%F.S |
||||
| Tápfeszültség |
RS-485: 10..30VDC: 4 ... 20MA: 12 ... 24VDC |
|||
| Hatalom |
Fogyasztás <700MW |
|||
| TERHELÉS |
200 mA |
|||
| Nyomásesés |
<2,5 V |
|||
| Fényforrás |
Piros lézer (650 nm); Lézeres szint: 2. osztály |
|||
| Foltméret |
Közepes 0,5 mm@30nm |
Közepes 0,5 mm@50nm |
Közepes 0,5 mm@85nm |
|

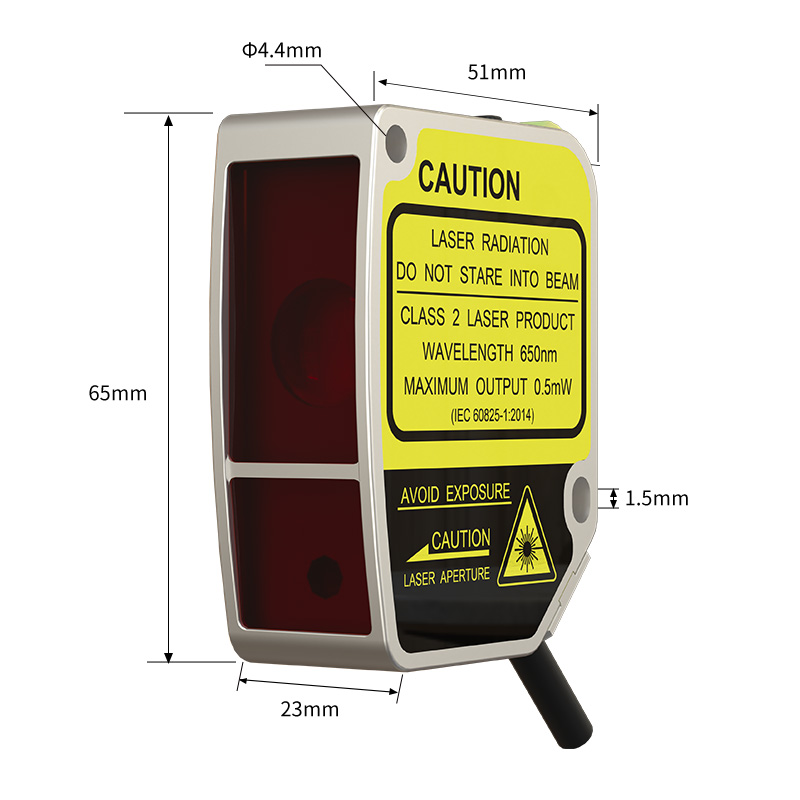

| Méret |
65*51*23 mm |
|||
| Felbontási arány |
2.5um@30mm |
10um@50 mm |
30um@85 mm |
|
| Megismételhetőség |
5um |
20um |
60um |
|
| Kimenet1 |
Digitális mennyiség: RS-485 (támogatja a MODBUS protokollt); Analóg mennyiség: 4-20 mA (terhelési ellenállás <390 Ω) |
|||
| Output2 |
Kapcsolási mennyiség: Push-Pull/NPN/PNP és NO/NC beállítható |
|||
| Távolság beállítás |
RS-485: gomb/RS-485 beállítás; 4 ... 20MA: Kulcsbeállítások |
|||
|
Hőmérsékleti sodródás |
0,08%F.S./° C |
0,02%F.S./° C |
0,04%fs./° C |
|
| Válaszidő |
2ms/16ms/40ms beállítható |
|||
| Pilóta lámpa |
PowerIndicator: Green LED; Műveleti mutató: piros LED; Riasztási jelzés: Sárga LED |
|||
| Kijelző képernyő |
OLED kijelző képernyő (méret: 14*10,7 mm) |
|||
| Beépített szolgáltatások |
Slave cím és port sebesség beállítása · Paraméter lekérdezés · Window Teachzero Set · Termék önellenőrzés · Kimeneti beállítás · Egypontos TeachAverage beállítás · Analóg térképbeállítások |
|||
| Védelem Áramkör |
Rövidzárlati védelem, fordított polaritásvédelem, túlterhelésvédelem |
|||
| Használat Környezet |
Munkahelyi hőmérséklet: -10 ~+50 ° C; Tárolási környezet: -20 ~+70 ° C: KÖRNYEZETI HASZNÁLAT: 35% ~ 85% RH (kondenzáció nélkül) |
|||
|
Ellenállás Környezeti fény |
Izzólámpa: <3 000lux |
|||
| Védelmi fok |
IP67 |
|||
| Anyagminőség |
Héj: alumínium; Lencse borító: PMAA, kijelző tábla: PC |
|||
| Rezgés Ellenállás |
10 ~ 55Hzdual amplitúdó LMM, mindegyik 2 óra x, Y és Z irányban |
|||
|
Hatás Ellenállás |
500 m/s*(kb. 50 g), mindegyik háromszor x, y, andz irányban |
|||
| Kapcsolat módszer |
2M 5 mag/4-mag PVC ólomhuzal (5-mag: RS-485 kimenet; 4-mag: analógOutput) |
|||

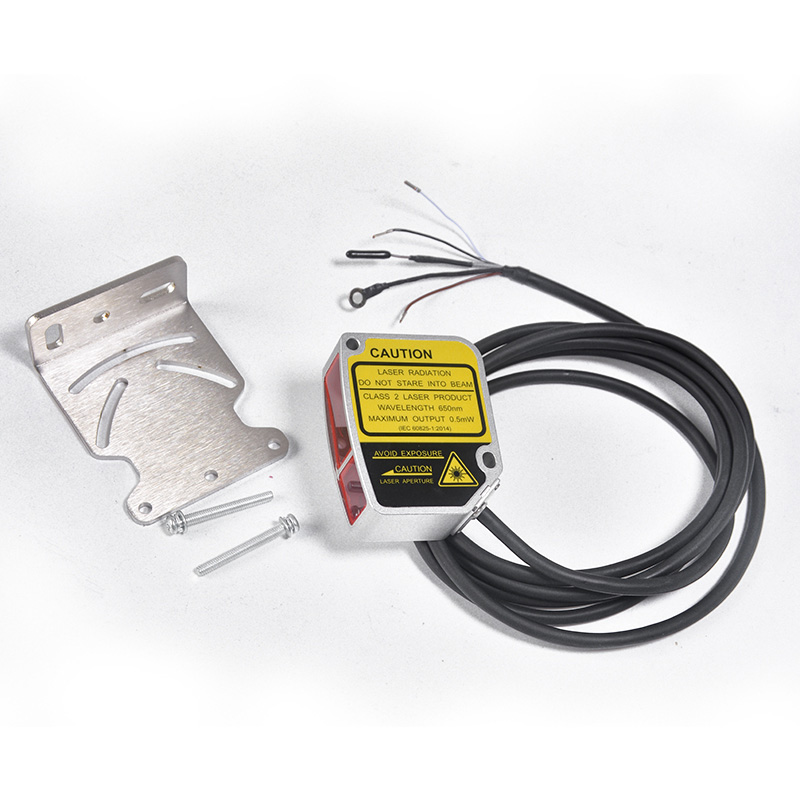

| Melléklet |
M4 csavar (hossza 35 mm)*2, anya*2, tömítés*2, telepítő tartó, felhasználói kézikönyv |
|||
