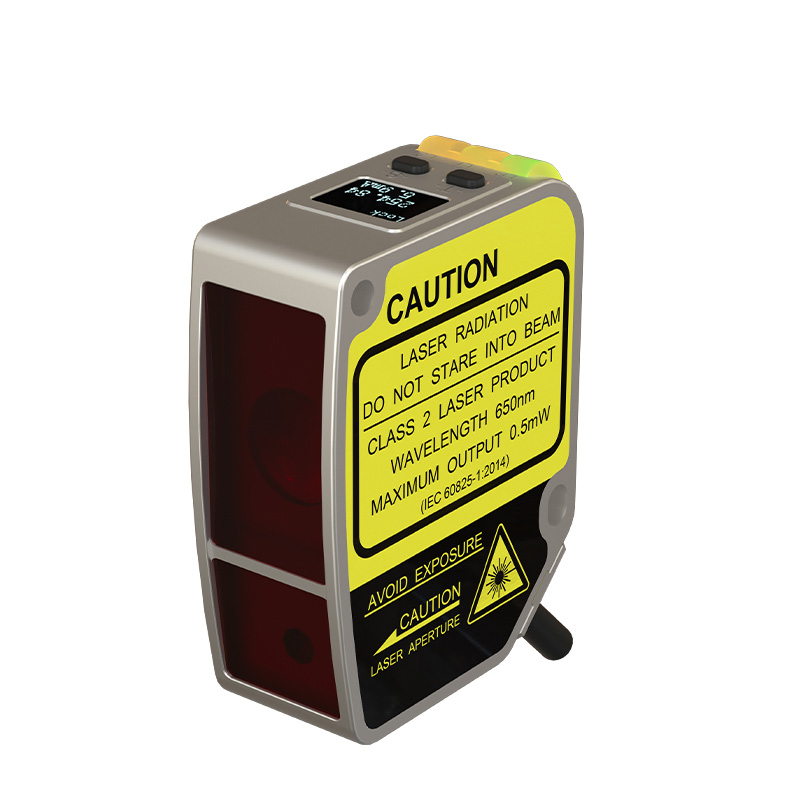

Digitális kijelző lézer elmozdulási távolság -érzékelő termék jellemzői ：
Mérési tartomány: 60-110 mm
Kimeneti mód: kapcsoló mennyiséggel, áram 4-20Ma
Linearitási pontosság: Nagy precíziós típus: ± 0,1% F.S. (60-110 mm)
Megismételhetőség: 60um
Felbontás: 30um
Foltméret: φ0,5 mm 85 mm -en
Válaszidő ： 2ms/16ms/40ms
Környezeti fényállóság: izzólámpa ≥ 3000 lux
Működési panel: OLED digitális kijelző
Hőmérsékleti sodródás: ± 0,02%F.S./° C
ACCuraturate mérésképesség
Nagy pontosságú CMOS-érzékelők és egyedi algoritmusok, rendkívül magas lineáris pontossággal, nem érintkezési és kopásmentes mérést érnek el.
Detektálási tartalom:
Apró lézerfolt
A jó fekete -fehér színkülönbség, amelynek foltmérete 0,5 mm, pontosan észlelheti a kis tárgyakat.
Erőteljes operatív funkciók
Erőteljes operációs funkciók: Gazdag tartomány és precíziós lehetőségek különböző módokkal és szűrési beállításokkal, kombinálva a nulla pont beállítással, az egypontos, ablakoktatás, a szimulációs térképezés beállítása és más funkciók. Gondoskodjon arról, hogy a stable és a rugalmas folyamatvezérlés és az észlelés.
Digitális kijelző
Könnyű beállítani, miközben megerősíti az elmozdulási összeget.
IP67
Az IP67 védelmi struktúrája felhasználható a magas nedvesség- és porszintű környezetben. Egy fém liningtube -t helyeznek be a telepítési lyukba, és biztonságosan rögzíthetők 0,8N · m nyomatékkal.
Kényelmes telepítés
Az AREALL vezérlő funkciói integrálódtak az érzékelőbe, kiküszöbölve a további irányítók szükségességét a helymegtakarításhoz.
Támogatja az NPN/PNP polaritást
A kábelezési módszer megváltoztatásával egy termék kompatibilis lehet az NPN/PNP polaritásokkal, ezáltal a modellregisztráció igényelésének szükségességét és a beépítést.
Működési panel és funkciók:
Termékméret:
Huzalozási útmutatások:
Specifikáció:

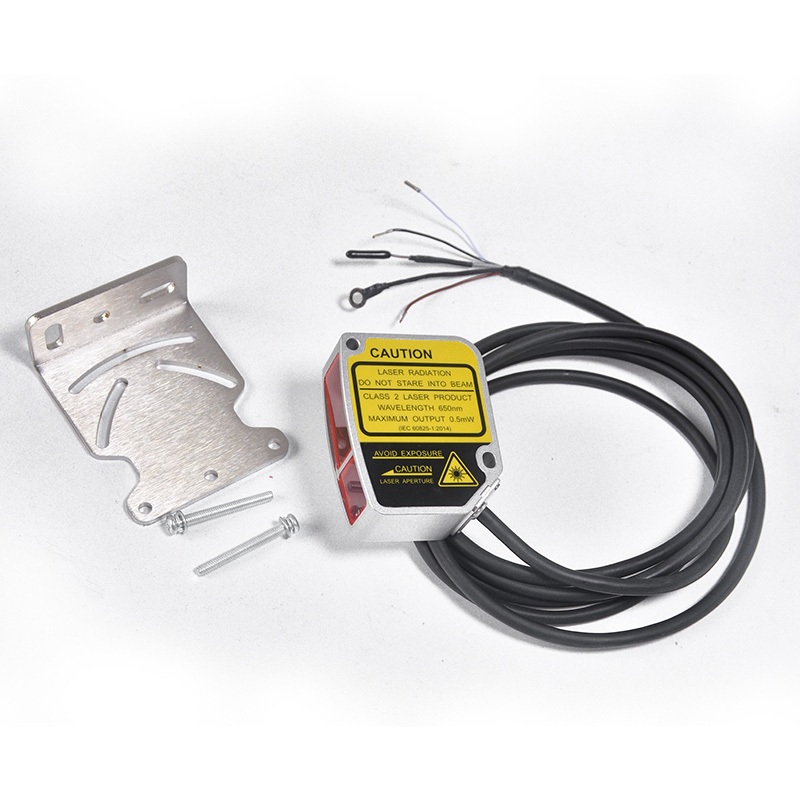

Alkatrészszám 4 ... 20MA kimenet Teljesítményjelző: Zöld LED; Mozgásjelző: sárga LED; Riasztási jelző: Sárga LED Csavar (M4x35 mm) X2 、 Nutx2 、 mosó x 2 、 rögzítő konzolok 、 Üzemeltetési kézikönyv ① Tesztelési feltételek: Staiidard adatok 23 ± 5 ° C -on; 24VDC tápfeszültség; 30 perces melegítés a teszt előtt; Mintavételi periódus 2ms; átlagos mintavételi idő 100; Standard érzékelő objektum 90% fehér kártya
Digitális kijelző lézeres elmozdulási érzékelő
FSD11-30-AA-M
FSD11-50-AA-M
FSD11-85-AA-M
Mérő középső távolság
30 mm
50 mm
85 mm
Mérési tartomány
± 5 mm
± 15 mm
± 25 mm
Teljes tartomány (F.S.)
10 mm
30 mm
50 mm
Könnyű foltméret
Φ0.5mm@30mm
Φ0.5mm@50mm
Φ0.5mm@85mm
Felbontás
2.5um@30mm
10um@50 mm
30um@85 mm
Ismételt stabililyul①②③
5um
20um
60um
Hőmérsékleti sodródás
± 0,08%F.S./° C
± 0,02%F.S./° C
± 0,04%F.S./° C
Lineáris pontosság①②
Kérjük, olvassa el az egyes modellek specifikációját
Tápfeszültség
RS-485: 10 ... 30VDC; 4 ... 20MA: 12 ... 24VDC
Terhelési áram
200ma
Feszültségcsepp
<2,5 V
Fényforrás típusa
Piros lézer (650 nm); Lézeres szint: 2. osztály
Dimenzió
65*51*23 mm
1. kimenet
Digitális érték: RS-4S5 (támogató Modbus protokoll); analóg: 4 ... 20 mA (terhelési ellenállás <390Ω)
2. kimenet
Kapcsolóérték: Push-Pull/NPN/PNP NO/NC Beállítható
Válaszidő
2ms 、 16 ms 、 40 ms beállítható
Indikátor
Kijelző
OLED kijelző (méret: 14*10,7 mm)
Beépített funkció④
• A rabszolga cím és a port sebesség beállítása • Nulla készlet • Termék önellenőrzés • Kimeneti beállítás • Paraméter lekérdezés • Átlagos beállítás • Analóg térképbeállítások • Egypontos tanítás • Ablak tanítása • Gyári alapértelmezett
Védelmi áramkör⑤
Rövidzárlat, fordított polaritás, túlterhelésvédelem
Szolgáltatási környezet
Működési hőmérséklet: -10 ...+50®C; Tárolási hőmérséklet: -20 ...
Környezetellenes fény
Izzólámpa: <3000 lux
Védelmi fokozat
IP67
Anyag
Housmg: alumínium; lencse borító: PMMA kijelző panel: PC
Rezgésálló
10 ... 55Hz -es kettős amplitúdó 1 mm, mindegyik x, xz irányban 2 óra
Impulzus withsand
500 m/s2 (kb. 50 g), mindegyik háromszor x, y, z irányba
Csatlakozási út
2M 5pin/4pin PVC kábel (5Pin: RS-485 kimenet; 4Pin: analóg kimenet)
Accessoiy
Megjegyzés:
②A statisztikai adatok a 3 -at követik
③ Repeat Pontos: 23 ± 5 ° C környezet^。％ Reflectivity White Card, 100 teszt adat eredmények
④slave cím, az adatátviteli sebesség beállítása csak az RS-485 sorozathoz
⑤ Protecion áramkör csak a kapcsoló kimenetéhez
